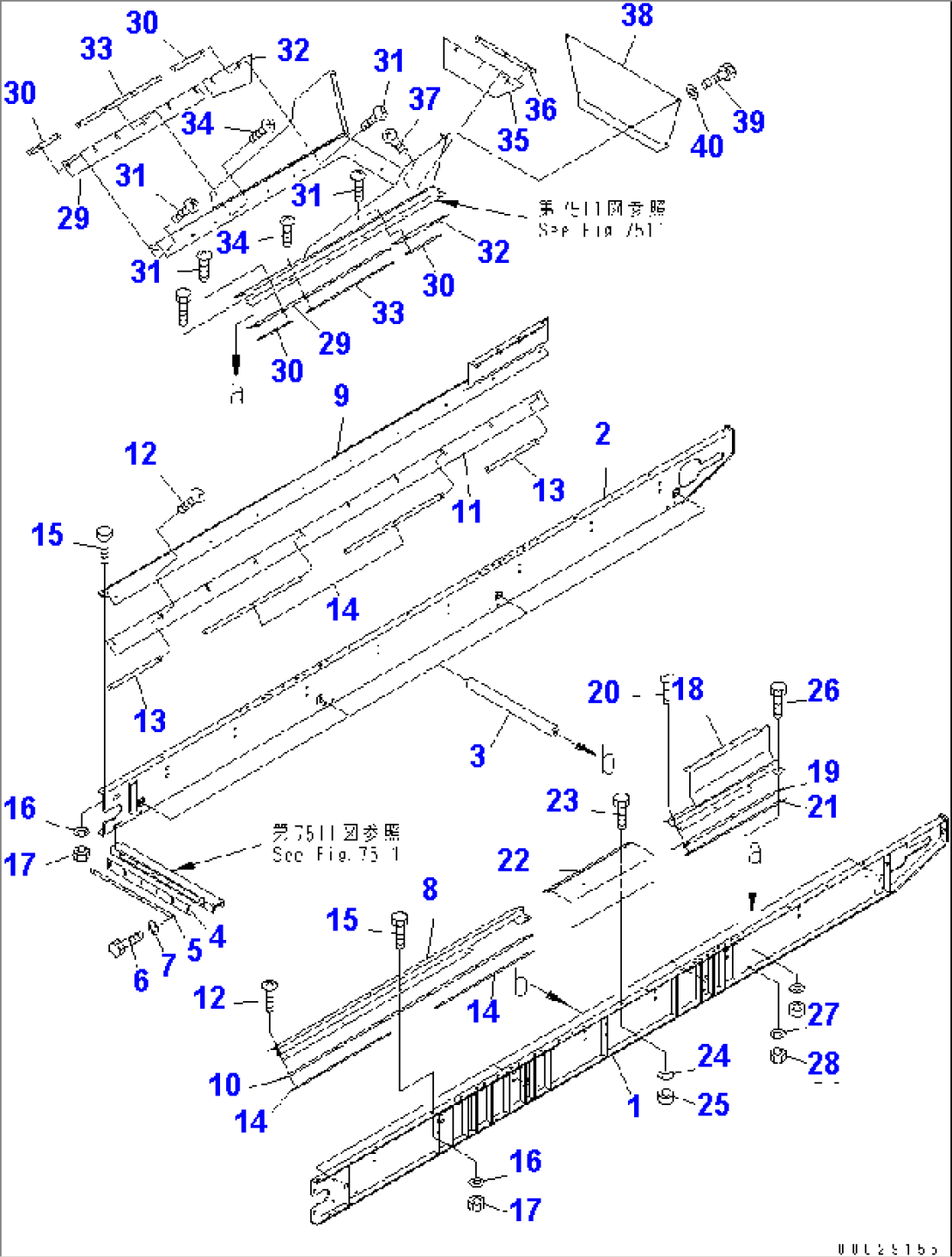

1ST CONVEYOR (INNER PARTS) (3/4)(#1002-1012)

1ST CONVEYOR (INNER PARTS) (3/4)(#1002-1012)
ItemPart No.Part NameQtySerial No.
(KWKKS-75-71001)CONVEYOR ASS'Y1002-1012
THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.7511 TO 7517.
1KWKKS-75-71121FRAME,L.H.1002-1012
2KWKKS-75-71111FRAME,R.H.1002-1012
3KWKKS-75-11271ROLLER,RETURN1002-1012
4KWKKS-75-11410RUBBER1002-1012
5KWKKS-75-11420PLATE1002-1012
601010-80820BOLT1002-1012
701643-30823WASHER1002-1012
8KWKKS-75-71440STAY,L.H.1002-1012
9KWKKS-75-71260STAY,R.H.1002-1012
10KWKKS-75-71450RUBBER,HOPPER1002-1012
11KWKKS-75-71310RUBBER,HOPPER1002-1012
12KWKKS-75-11970SCREW1002-1012
13KWKKS-75-11361NUT1002-1012
14KWKKS-75-11371NUT1002-1012
1501010-81030BOLT1002-1012
1601643-31032WASHER1002-1012
1701580-11008NUT1002-1012
18KWKKS-75-71271STAY1002-1012
19KWKKS-75-71460RUBBER,HOPPER1002-1012
20KWKKS-75-11970SCREW1002-1012
21KWKKS-75-11371NUT1002-1012
22KWKKS-75-91170STAY1002-1012
2301010-81030BOLT1002-1012
2401643-31032WASHER1002-1012
2501580-11008NUT1002-1012
2601010-81030BOLT1002-1012
2701643-31032WASHER1002-1012
2801580-11008NUT1002-1012
29KWKKS-75-71180RUBBER,HOPPER1002-1012
30KWKKS-75-71220NUT1002-1012
31KWKKS-75-11970SCREW1002-1012
32KWKKS-75-71191RUBBER1002-1012
33KWKKS-75-71230NUT,REAR1002-1012
34KWKKS-75-11970SCREW1002-1012
35KWKKS-75-71211RUBBER,HOPPER1002-1012
36KWKKS-75-11240NUT1002-1012
37KWKKS-75-11970SCREW1002-1012
38KWKKS-75-71470PLATE1002-1012
3901010-81025BOLT1002-1012
4001643-31032WASHER1002-1012
