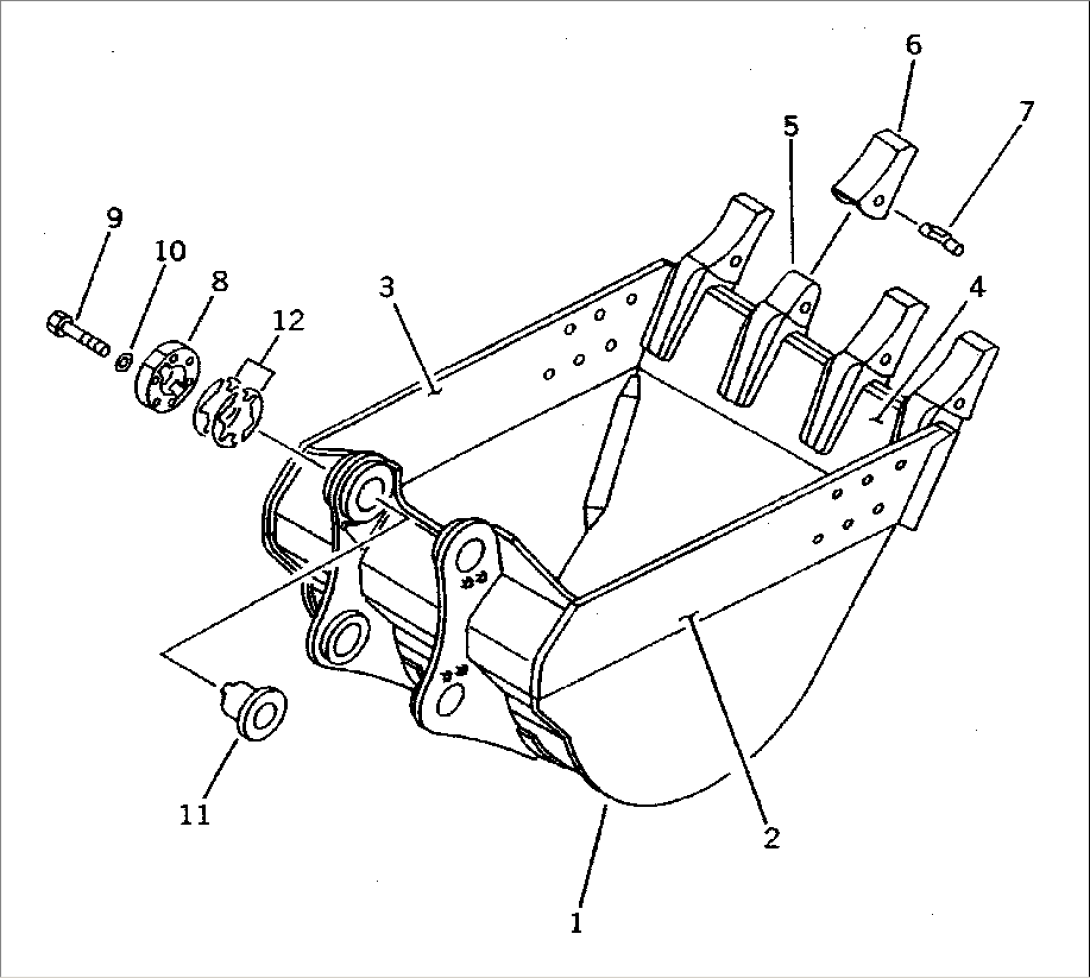

2.1M.3, HORIZONTAL PIN TYPE BUCKET, 1324MM

Komatsu PC650LC-5 S/N 20001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-926-5112BUCKET20001-
2209-70-54121PLATE (WELDED)20001-
3209-70-54131PLATE (WELDED)20001-
4209-926-5120PLATE (WELDED)20001-
5209-70-54143ADAPTER (WELDED)20001-
6209-70-54210TOOTH20001-
7209-70-54240PIN ASS'Y20001-
8209-70-54171COVER20001-
901010-82480BOLT20001-
1001643-32460WASHER20001-
11209-70-00082SHIM ASS'Y20001-
