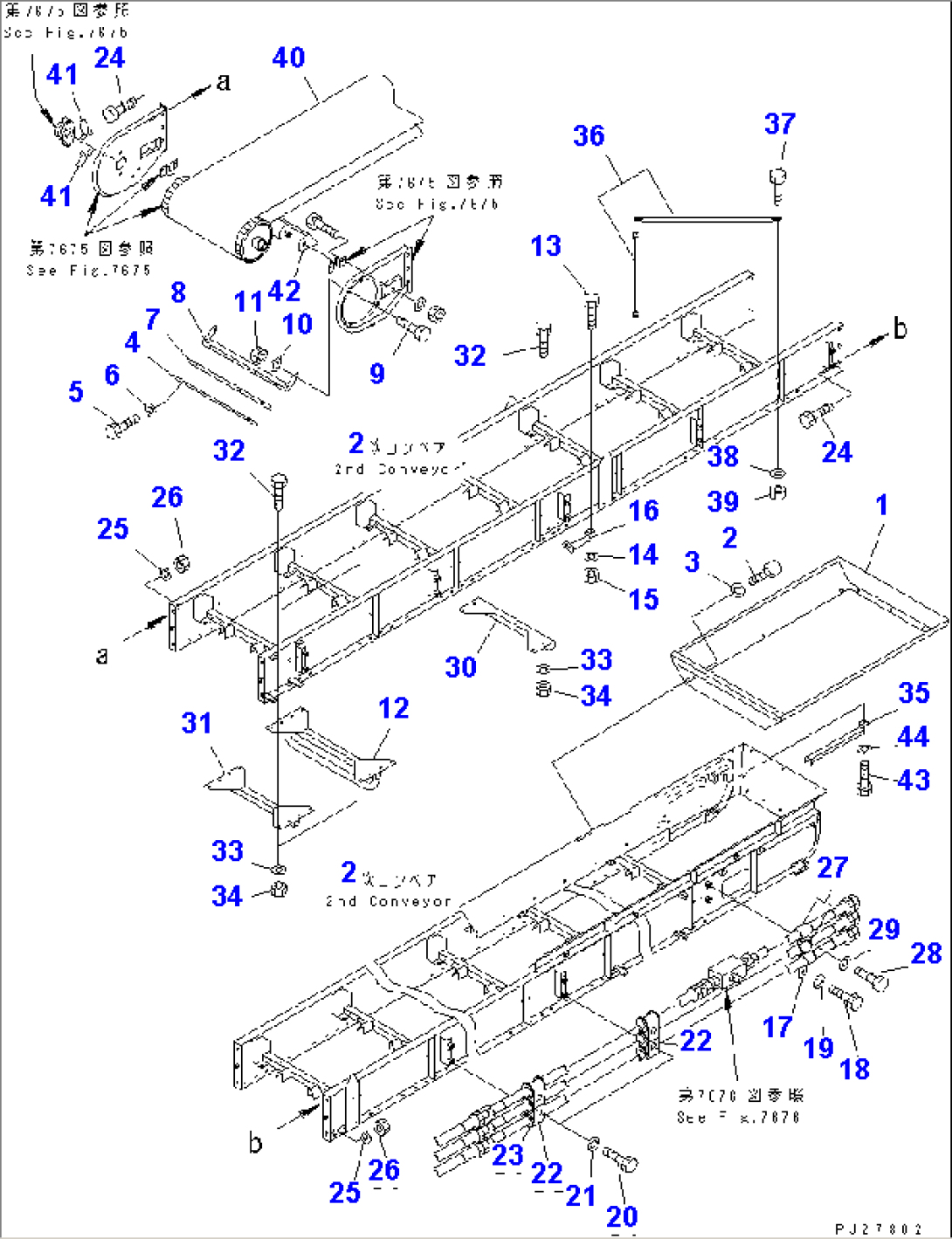

Item | Part No. | Part Name | Qty | Serial No. |
(8242-79-1400) | CONVEYOR ASS'Y,(10M) | 1101- | ||
(8242-79-1500) | CONVEYOR ASS'Y,(7M) | 1101- | ||
THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.7671 TO 7680. | ||||
1 | KWKKS-75-54211 | HOPPER | 1101- | |
2 | 01010-81020 | BOLT | 1101- | |
3 | 01643-31032 | WASHER | 1101- | |
4 | KWKKS-75-51820 | PLATE | 1101- | |
5 | 01010-80825 | BOLT | 1101- | |
6 | 01643-30823 | WASHER | 1101- | |
7 | KWKKS-75-51810 | RUBBER | 1101- | |
8 | KWKKS-75-51620 | SCRAPER | 1101- | |
9 | 01010-81025 | BOLT | 1101- | |
10 | 01643-31032 | WASHER | 1101- | |
11 | 01580-11008 | NUT | 1101- | |
12 | KWKKS-75-55480 | BRACKET | 1101- | |
13 | 01010-81025 | BOLT | 1101- | |
14 | 01643-31032 | WASHER | 1101- | |
15 | 01580-11008 | NUT | 1101- | |
16 | KWKKS-75-55181 | BRACKET | 1101- | |
17 | 04434-51910 | CLIP | 1101- | |
18 | 01010-81020 | BOLT | 1101- | |
19 | 01643-31032 | WASHER | 1101- | |
20 | 01010-81230 | BOLT,(10M) | 1101- | |
01010-81230 | BOLT,(7M) | 1101- | ||
21 | 01643-31232 | WASHER,(10M) | 1101- | |
01643-31232 | WASHER,(7M) | 1101- | ||
22 | 07094-10315 | CLAMP,(10M) | 1101- | |
07094-10315 | CLAMP,(7M) | 1101- | ||
23 | 07095-00317 | CUSHION,(10M) | 1101- | |
07095-00317 | CUSHION,(7M) | 1101- | ||
24 | 01010-81640 | BOLT | 1101- | |
25 | 01643-31645 | WASHER | 1101- | |
26 | 01580-11613 | NUT | 1101- | |
27 | 04434-52510 | CLIP | 1101- | |
28 | 01010-81020 | BOLT | 1101- | |
29 | 01643-31032 | WASHER | 1101- | |
30 | 8242-79-1540 | BRACKET | 1101- | |
31 | KWKKS-75-55160 | BRACKET,(10M) | 1101- | |
KWKKS-75-55160 | BRACKET,(7M) | 1101- | ||
8242-79-1160 | BRACKET,(7M) | 1101- | ||
32 | 01010-81025 | BOLT,(10M) | 1101- | |
01010-81025 | BOLT,(7M) | 1101- | ||
33 | 01643-31032 | WASHER,(10M) | 1101- | |
01643-31032 | WASHER,(7M) | 1101- | ||
34 | 01580-11008 | NUT,(10M) | 1101- | |
01580-11008 | NUT,(7M) | 1101- | ||
35 | KWKKS-75-54250 | BRACKET | 1101- | |
36 | KWKKS-75-51780 | STAY,(10M) | 1101- | |
KWKKS-75-54240 | STAY,(7M) | 1101- | ||
37 | 01010-81025 | BOLT,(10M) | 1101- | |
01010-81025 | BOLT,(7M) | 1101- | ||
38 | 01643-31032 | WASHER,(10M) | 1101- | |
01643-31032 | WASHER,(7M) | 1101- | ||
39 | 01580-11008 | NUT,(10M) | 1101- | |
01580-11008 | NUT,(7M) | 1101- | ||
40 | KWKKS-75-55191 | BELT,(10M) | 1101- | |
KWKKS-75-51471 | BELT,(7M) | 1101- | ||
41 | KWKKS-99-11360 | BAR | 1101- | |
42 | KWKKS-75-51970 | SCRAPER | 1101- | |
43 | 01010-81020 | BOLT | 1101- | |
44 | 01643-31032 | WASHER | 1101- |
