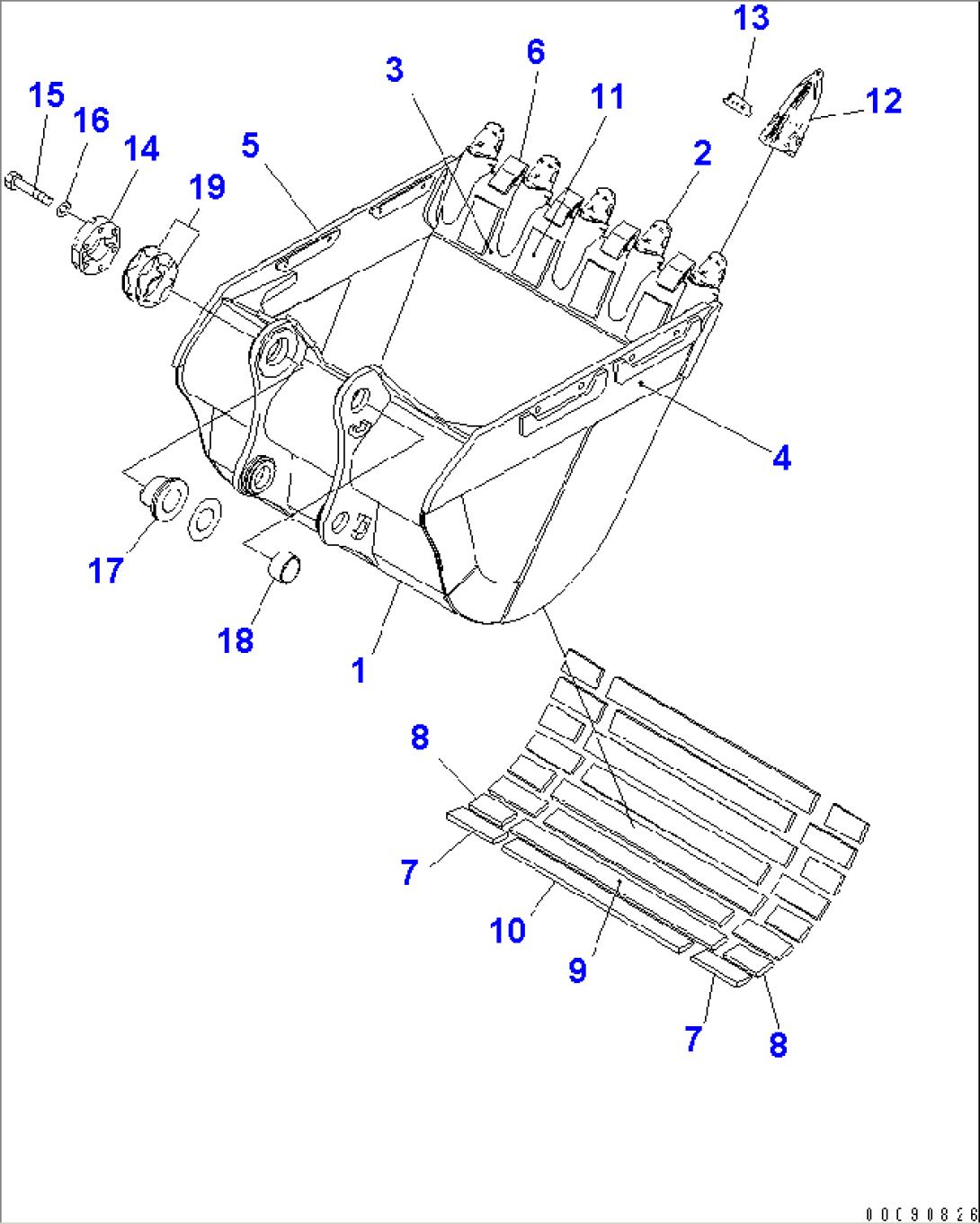

3.5M3 HORIZONTAL PIN TYPE BUCKET (SE) (FOR INDONESIA)

Komatsu PC600-8R S/N 60001-UP (W/O EGR) · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-939-2712BUCKET60001-
221M-939-2261ADAPTER (WELDED)60001-
321M-939-2720PLATE (WELDED)60001-
421M-939-2730PLATE (WELDED)60001-
521M-939-2740PLATE (WELDED)60001-
621M-939-2751SHROUD (WELDED)60001-
721M-939-2410PLATE (WELDED)60001-
821M-939-2420PLATE (WELDED)60001-
921M-939-2760PLATE (WELDED)60001-
1021M-939-2770PLATE (WELDED)60001-
1121M-939-2780PLATE (WELDED)60001-
1221M-939-2281TOOTH60001-
1321M-939-2291PIN ASS'Y60001-
14209-70-54171COVER60001-
1501010-82480BOLT60001-
1601643-32460WASHER60001-
17209-70-54160BUSHING60001-
18209-72-54220BUSHING60001-
19209-70-00082SHIM ASS'Y60001-
