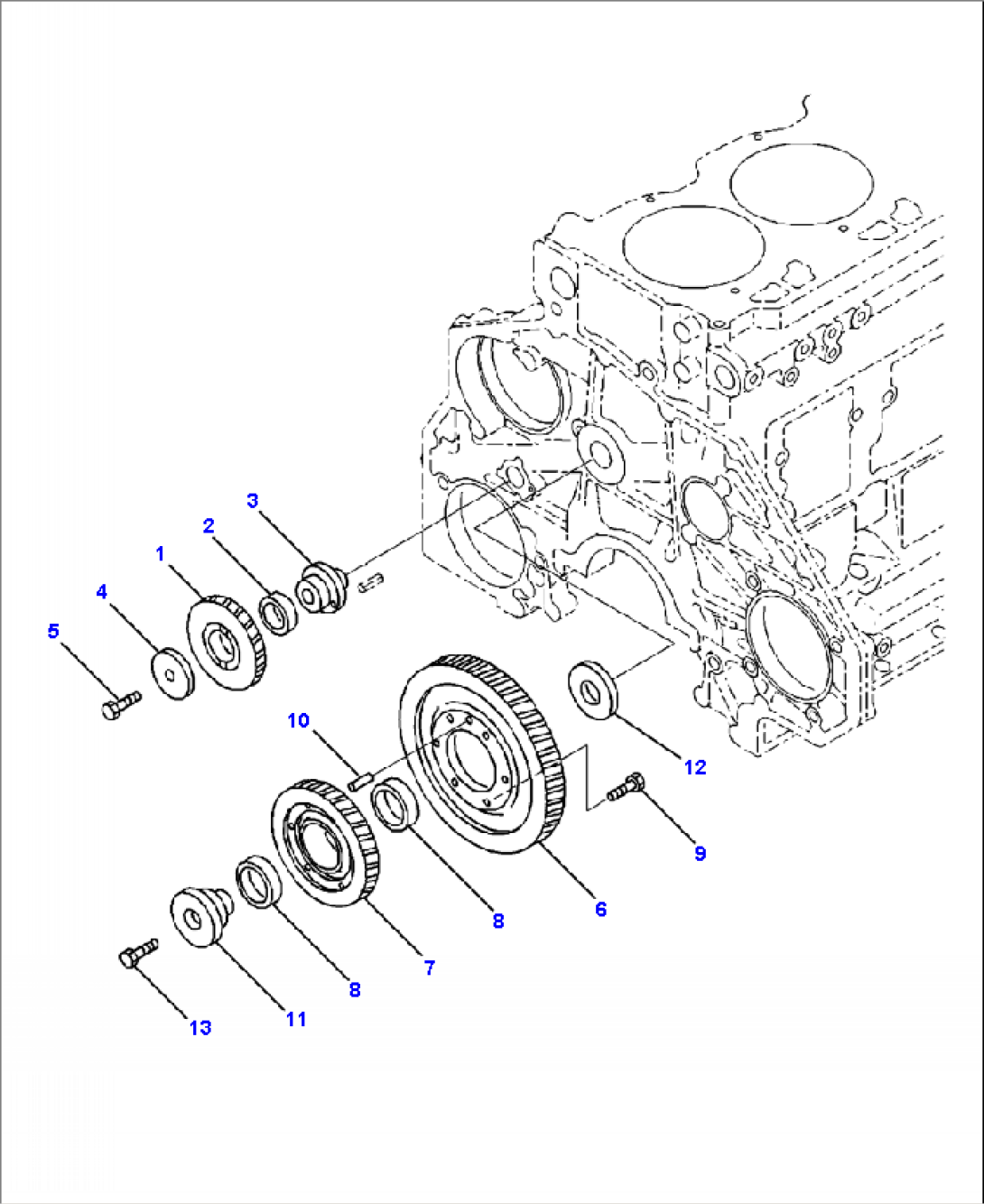

A2050-A3B1 IDLER GEAR
Komatsu PC400LC-8 S/N A88001-UP · ENGINE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6150-31-6100 | GEAR | |||
| 2 | 6150-31-6120 | BUSHING | ||
| 3 | 6150-21-2510 | SHAFT, IDLER GEAR | ||
| 4 | 6152-32-6110 | PLATE, THRUST | ||
| 5 | 01010-61460 | BOLT | ||
| 6 | 6154-31-6310 | GEAR, IDLER | ||
| 6154-31-6200 | GEAR | |||
| 8 | 6150-31-6220 | BUSHING | ||
| 9 | 01010-81025 | BOLT | ||
| 10 | 6127-21-1260 | PIN, DOWEL | ||
| 11 | 6150-21-2411 | SHAFT, IDLER GEAR | ||
| 12 | 6150-21-2421 | PLATE, THRUST | ||
| 13 | 6150-21-2431 | BOLT |
