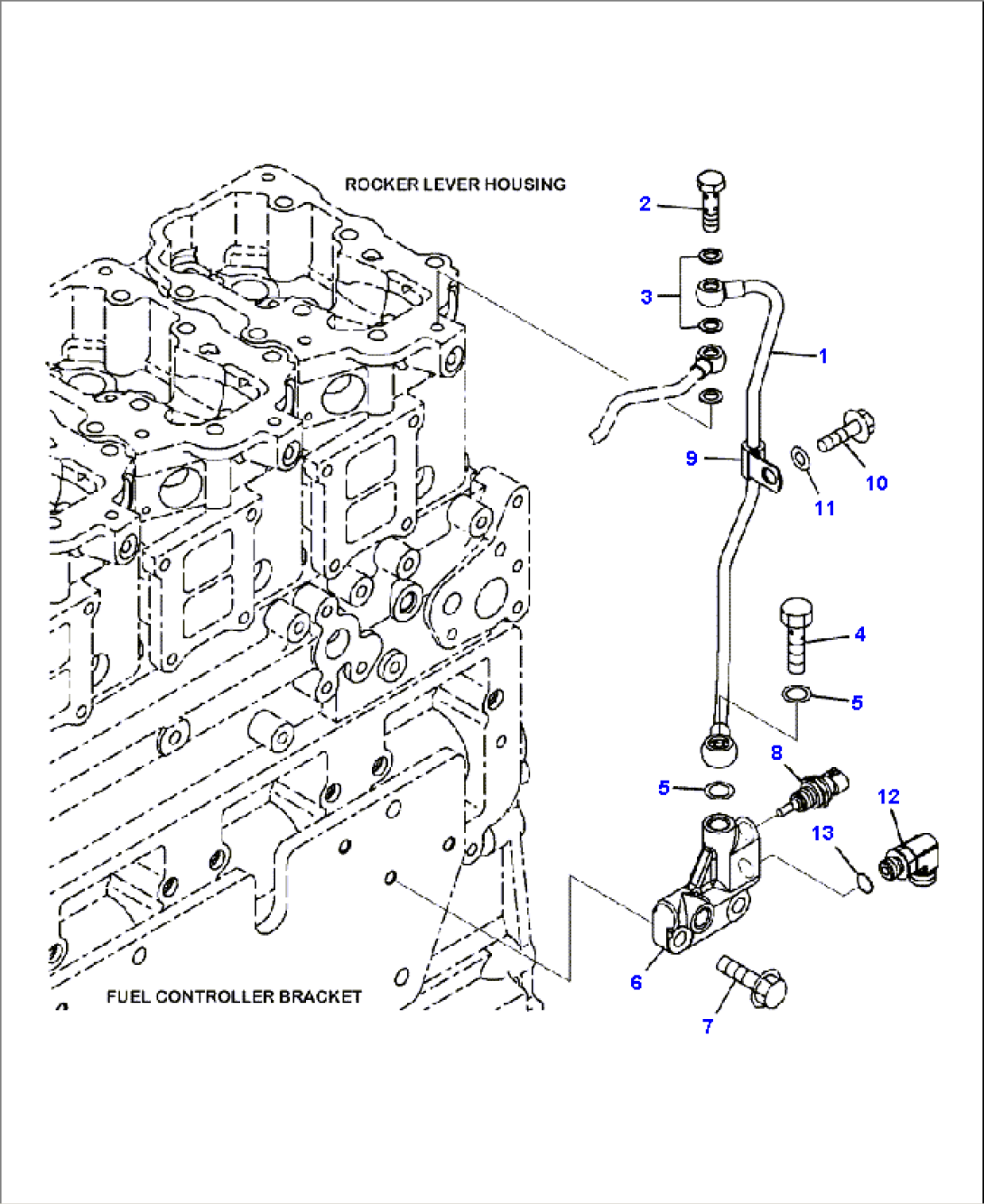

A4999-B7A6 FUEL RETURN PIPING

Komatsu HM300-2 S/N A11001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16251-71-5490TUBE
26215-11-6560BOLT, JOINT
307005-01012GASKET
407206-31014BOLT, JOINT
507005-01412SEAL, WASHER
66251-71-5660BLOCK
701435-01030BOLT
86261-81-6901SENSOR ASSEMBLY
N/I6216-84-9740SEAL
9600-051-6080CLIP
1001435-01030BOLT
1101643-31032WASHER
126251-51-9810ELBOW
136251-51-9910O-RING
