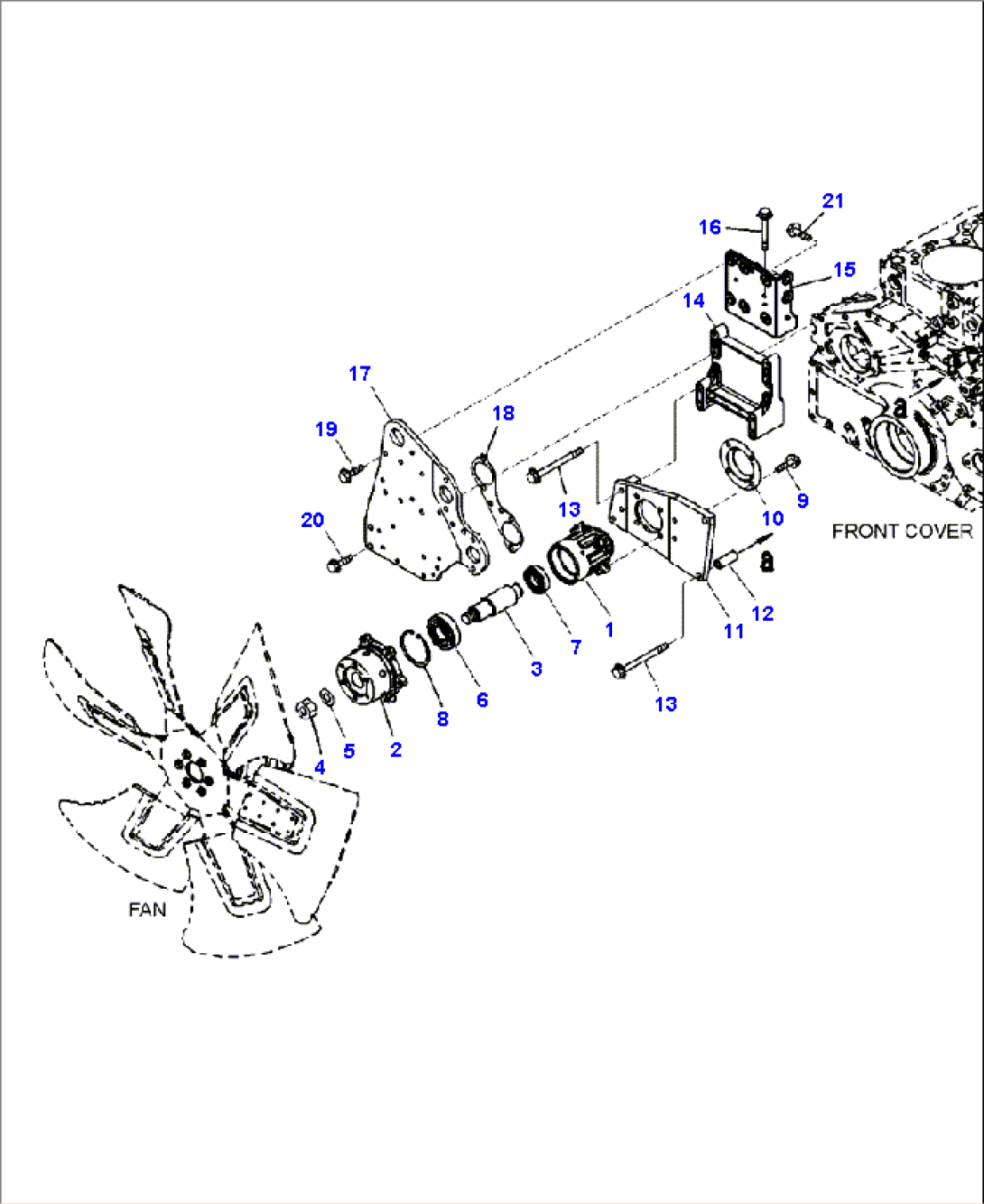

A5120-B7A2 COOLING FAN MOUNTING
Komatsu HM300-2 S/N A11001-UP · ENGINE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6151-61-3101 | CASE ASSEMBLY | |||
| 1 | 6151-61-3152 | CASE | ||
| 2 | 6156-61-3110 | HUB | ||
| 3 | 6151-61-3170 | SHAFT | ||
| 4 | 01583-02414 | NUT | ||
| 5 | 01643-32460 | WASHER, FLAT | ||
| 6 | 06037-06307 | BEARING, BALL | ||
| 7 | 06037-06206 | BEARING, BALL | ||
| 8 | 04065-08025 | RING, SNAP | ||
| 9 | 01435-01030 | BOLT | ||
| 10 | 6151-61-3970 | COVER | ||
| 11 | 6251-61-3450 | BRACKET | ||
| 12 | 6161-61-6920 | SPACER | ||
| 13 | 01436-01045 | BOLT | ||
| 14 | 6251-61-3520 | BRACKET | ||
| 15 | 6251-61-3820 | BRACKET | ||
| 16 | 01435-01095 | BOLT | ||
| 17 | 6251-21-3940 | PLATE | ||
| 18 | 6251-61-6340 | GASKET | ||
| 19 | 01435-01025 | BOLT | ||
| 20 | 01435-01035 | BOLT | ||
| 21 | 01435-01030 | BOLT |
