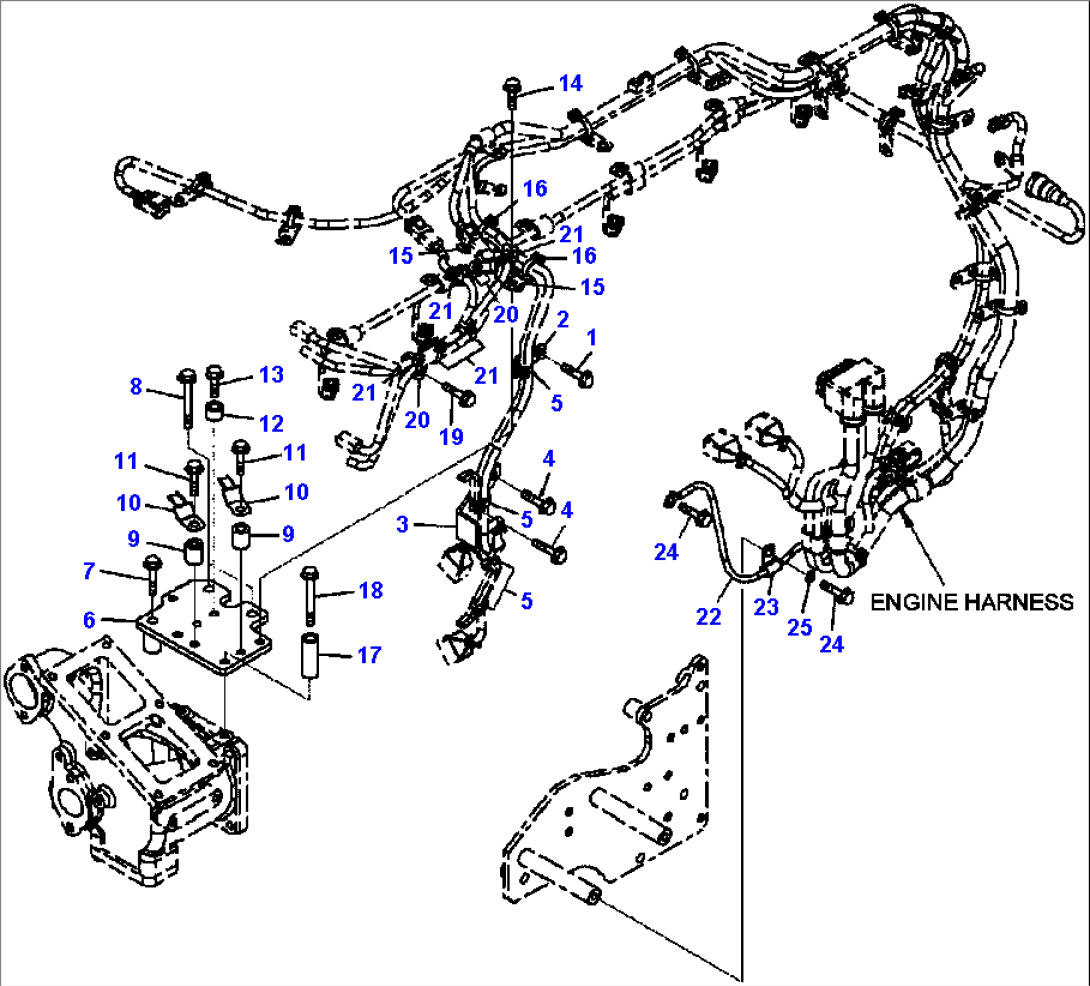

A6126-B8A4 ENGINE WIRING HARNESS (4/4) ENGINE S/N 530008-530698

Komatsu HM400-2 S/N A11001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101435-01020BOLT
26218-81-8430CLAMP
36261-81-8720BRACKET
401435-01030BOLT
56218-81-8490BAND
66261-81-8230BRACKET
701435-01060BOLT
801435-01080BOLT
9144-874-7470SEAT
1008193-20010CLIP
1101435-01040BOLT
126206-11-4590SPACER
1301435-01030BOLT
1401435-01016BOLT
156218-81-8430CLAMP
166218-81-8490BAND
176164-91-6290SPACER
1801435-01075BOLT
1901435-01030BOLT
206218-81-8430CLAMP
216218-81-8490BAND
226261-81-8560WIRING HARNESS
23600-051-2060CLIP
2401435-01016BOLT
2501643-31032WASHER
