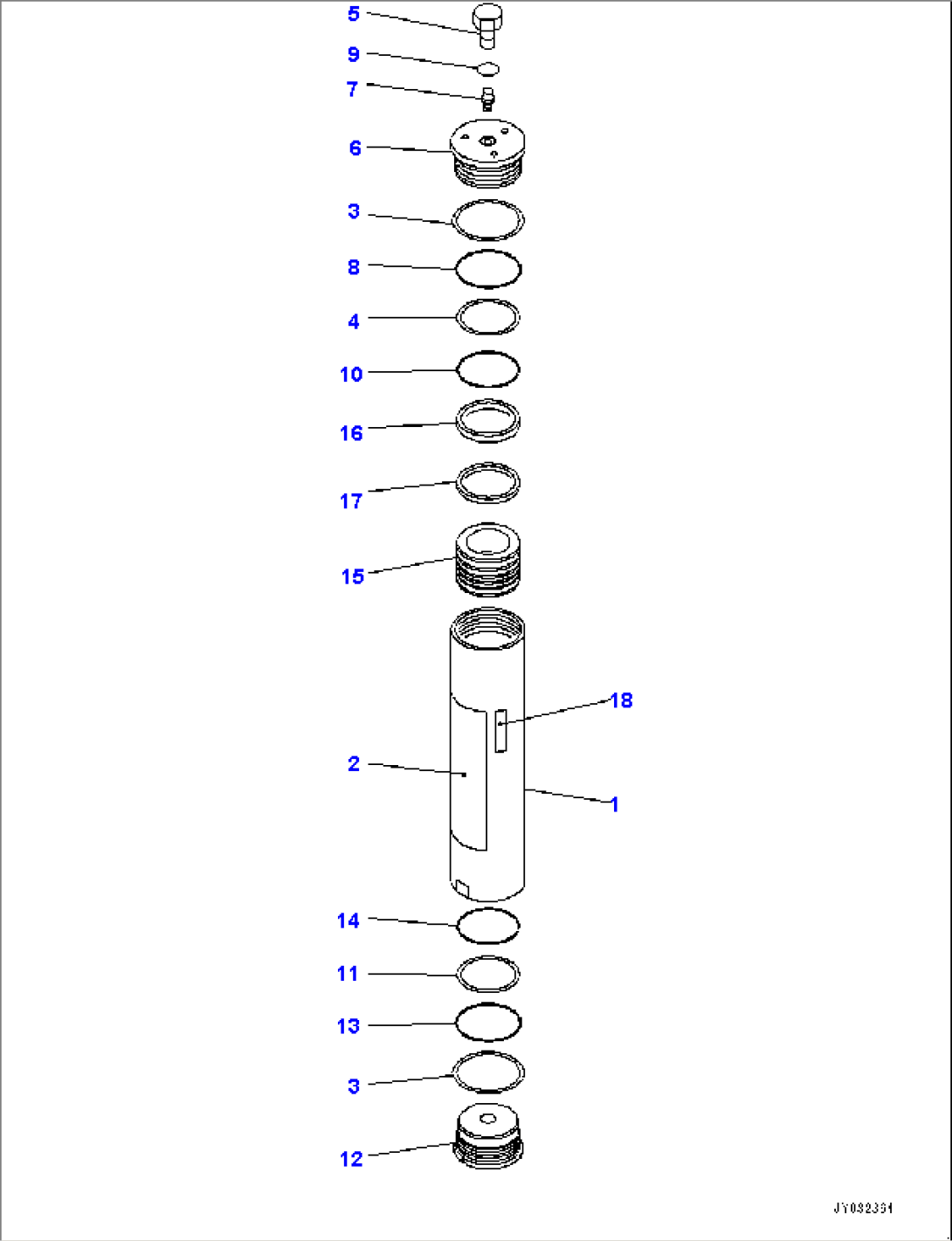

Accumulator, Accumulator, R1 Type (#5001-)
Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 721-32-10R20 | Accumulator Assembly | 5001- | ||
| 1 | 721-10-10C50 | Cylinder | 5001- | |
| 2 | 721-89-10250 | Plate | 5001- | |
| 3 | 721-89-12050 | Washer, Lock | 5001- | |
| 4 | 707-35-91020 | Ring, Back-up | 5001- | |
| 5 | 707-87-14820 | Plug | 5001- | |
| 6 | 721-29-10060 | Cover, Top | 5001- | |
| 7 | 721-89-12011 | Valve, Gas | 5001- | |
| 8 | 07000-12100 | O-ring | 5001- | |
| 9 | 07000-13029 | O-ring | 5001- | |
| 10 | 07000-15090 | O-ring | 5001- | |
| 11 | 707-35-91020 | Ring, Back-up | 5001- | |
| 12 | 721-26-10120 | Cover, End | 5001- | |
| 13 | 07000-12100 | O-ring | 5001- | |
| 14 | 07000-15090 | O-ring | 5001- | |
| 15 | 721-36-10060 | Piston | 5001- | |
| 16 | 721-47-12021 | Seal, Step | 5001- | |
| 17 | 721-47-12180 | Seal, Piston | 5001- | |
| 18 | 09659-A057B | Plate, Warning, Explosion Hazard | 5001- |
