ACCUMULATOR CHARGE VALVE (INNER PARTS)

Komatsu HM350-1 S/N 1001-UP · HYDRAULIC SYSTEM

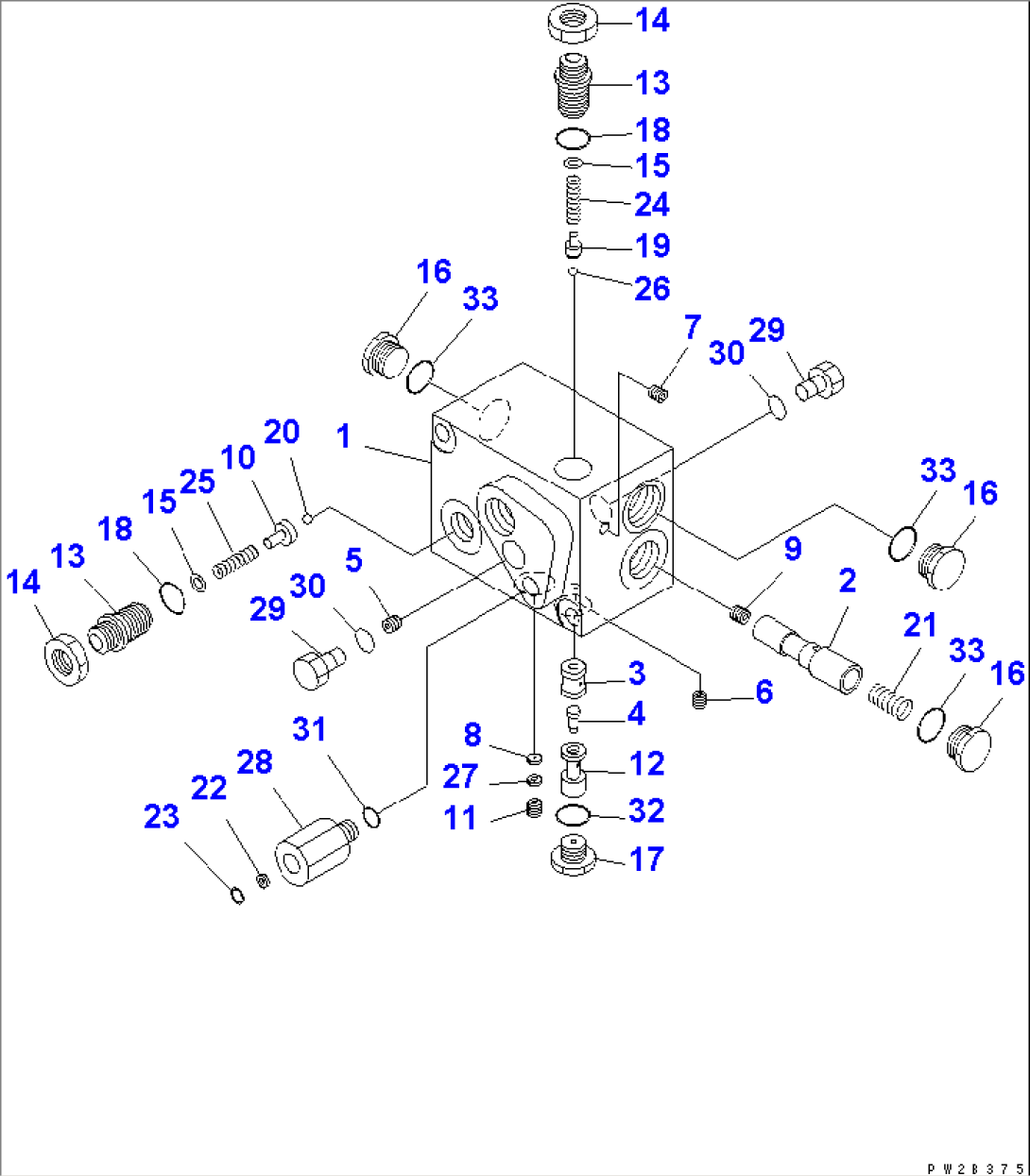

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-43-17300VALVE,ACCUMULATOR CHARGE1001-
12419-43-12310RETAINER1001-
13419-43-12330SCREW,ADJUST1001-
14419-43-12340NUT1001-
15419-43-12350SHIM1001-
16419-43-12380PLUG ASS'Y1001-
17419-43-12410PLUG ASS'Y1001-
18419-43-12430O-RING1001-
19421-43-27410RETAINER1001-
20421-43-27430BALL1001-
21421-43-27450SPRING1001-
22421-43-27520FILTER1001-
23421-43-27530RING1001-
2442C-43-17310SPRING1001-
2542C-43-17320SPRING1001-
2642C-43-17330BALL1001-
2742C-43-17340FILTER1001-
2842C-43-17350BUSHING1001-
2942C-43-17360PLUG1001-
3007000-F1008O-RING1001-
3107000-F2011O-RING1001-
3207000-F2014O-RING1001-
3307000-F2018O-RING1001-
