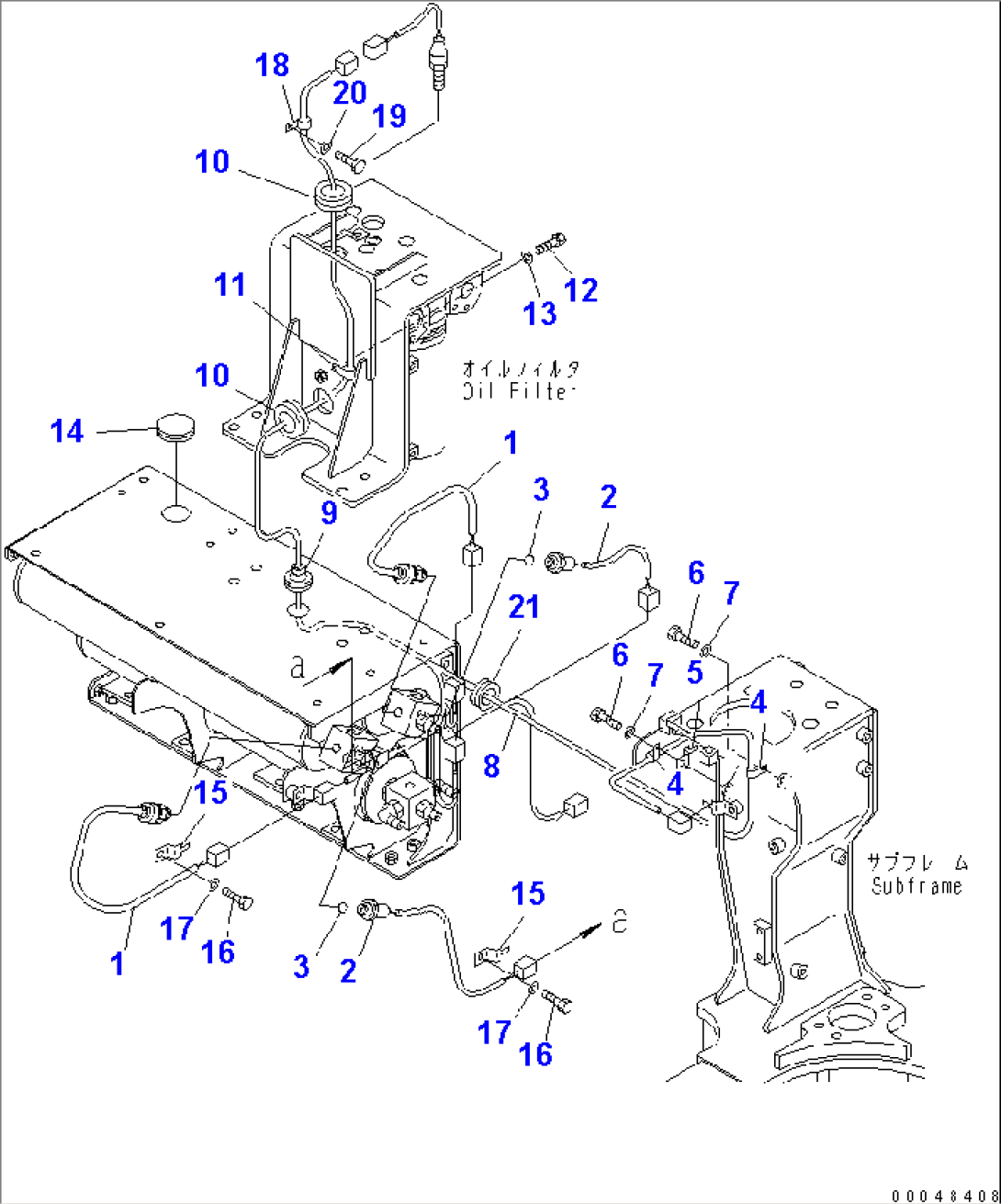

ACCUMULATOR (OIL PRESSURE SENSOR AND HARNESS)(#2001-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
17861-93-1610SENSOR2001-
107002-11823O-RING2001-
256B-06-11650SWITCH,PRESSURE2001-
307002-11423O-RING2001-
404434-51412CLIP2001-
508193-21012CLIP2001-
601010-81020BOLT2001-
701643-31032WASHER2001-
856B-06-27160WIRING HARNESS2207-
856B-06-21471WIRING HARNESS2001-2206
908037-12036GROMMET2001-
1008037-03620GROMMET2001-
1104434-51010CLIP2207-
1108036-01014CLIP2001-2206
1201010-81016BOLT2207-
1201010-81016BOLT2001-2206
1301643-31032WASHER2207-
1301643-31032WASHER2001-2206
1409415-03614CAP2001-
1508193-21012CLIP2001-
1601010-81016BOLT2001-
1701643-31032WASHER2001-
1804434-51610CLIP2207-
1804434-50812CLIP2001-2206
1901010-81016BOLT2001-
2001643-31032WASHER2001-
2108037-02512GROMMET2001-
