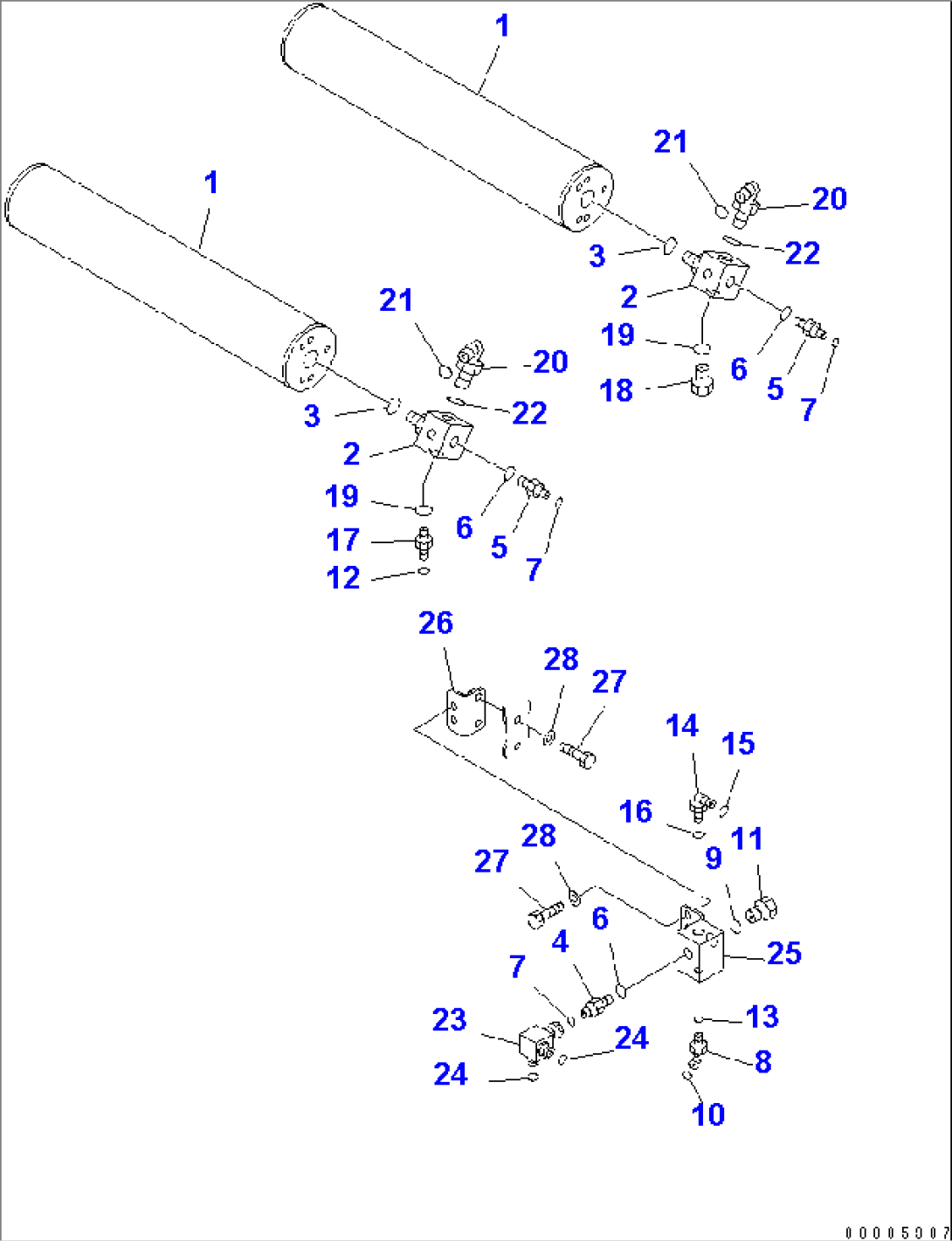

ACCUMULATOR(#7001-)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1721-32-10311ACCUMULATOR ASS'Y7001-
256B-43-17611TEE7001-
307002-22434O-RING7001-
456B-43-17340VALVE7001-
556C-43-17340UNION7001-
6415-62-11560O-RING7001-
702896-21009O-RING7001-
802782-10311ELBOW7001-
907002-22434O-RING7001-
1002896-21009O-RING7001-
1107040-12412PLUG7001-
1202896-21008O-RING7001-
1307002-21423O-RING7001-
1402782-10313ELBOW7001-
1502896-21009O-RING7001-
1607002-21823O-RING7001-
178255-62-4340UNION7001-
1807040-12412PLUG7001-
1907002-22434O-RING7001-
2021W-62-42550ELBOW7001-
2102896-21018O-RING7001-
2207002-22434O-RING7001-
2356C-43-17661ELBOW7001-
2402896-21009O-RING7001-
2556C-43-17610TEE7001-
2656C-43-17690BRACKET7001-
2701010-81025BOLT7001-
2801643-31032WASHER7001-
