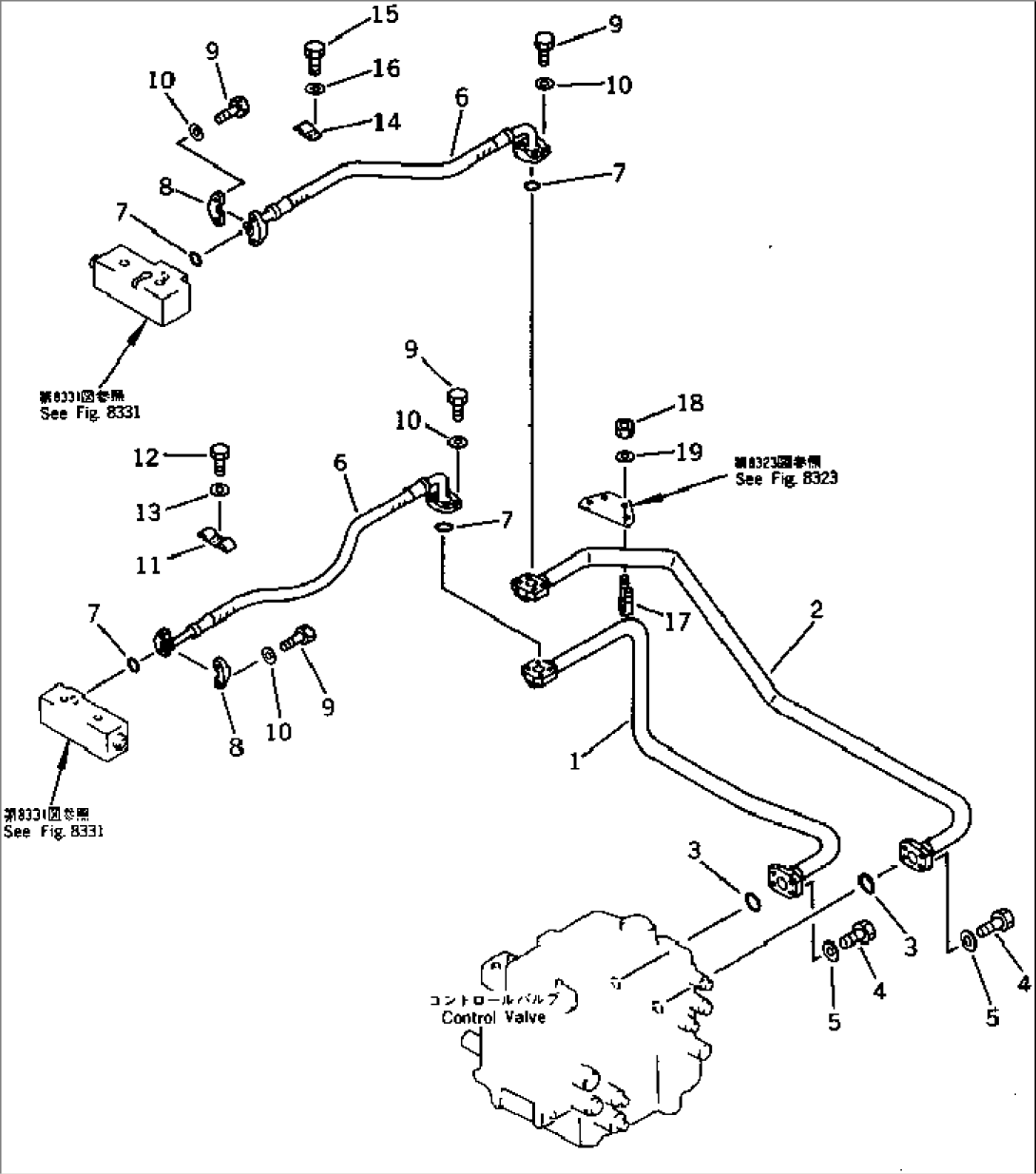

ADDITIONAL PIPING (CONTROL VALVE TO CHANGE ROTOR)

Komatsu PC400-3 S/N 11001-UP · OPTIONAL PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1207-970-3210TUBE11001-
2207-970-3220TUBE11001-
321T-09-11470O-RING11001-
407372-21040BOLT11001-
501643-51032WASHER11001-
607098-01007HOSE11001-
707000-13032O-RING11001-
807371-31049FLANGE,SPLIT11001-
907372-21035BOLT11001-
1001643-51032WASHER11001-
11207-62-34170CLAMP11001-
1201010-51030BOLT11001-
1301643-31032WASHER11001-
14207-62-34190CLAMP11001-
1501010-51030BOLT11001-
1601643-31032WASHER11001-
1707283-33442CLIP11001-
1801599-01011NUT11001-
1901643-31032WASHER11001-
