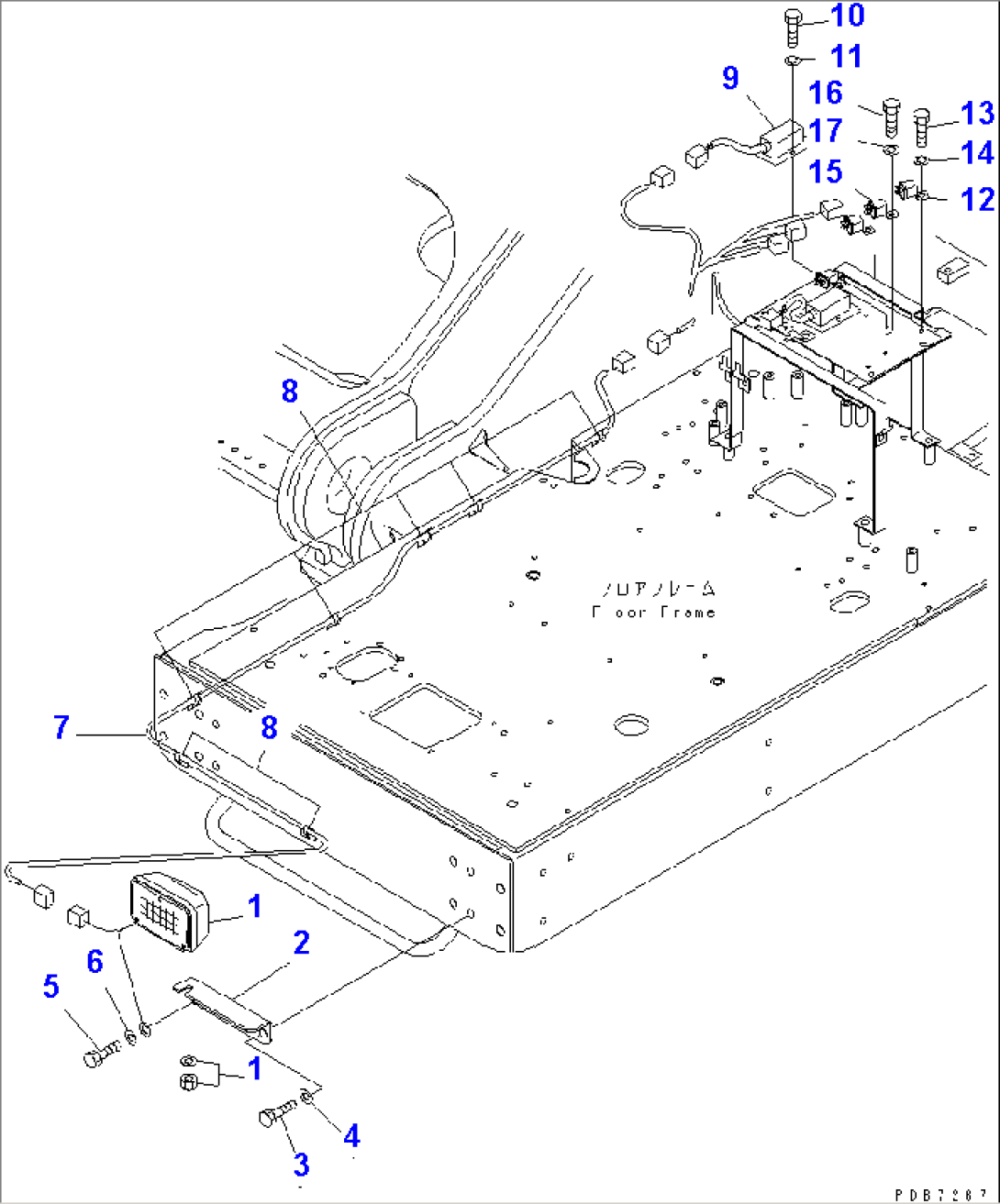

ADDITIONAL WORK LAMP (FLASH LIGHT)(#10001-10238)
Komatsu PC750SE-6 S/N 10001-UP · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 20Y-06-21480 | WORK LAMP ASS'Y | 10001-@ | |
| 2 | 209-06-73260 | BRACKET | 10001-10238 | |
| 3 | 01010-81640 | BOLT | 10001-10238 | |
| 4 | 01643-31645 | WASHER | 10001-10238 | |
| 5 | 209-72-12230 | WASHER | 10001-10238 | |
| 6 | 01010-80612 | BOLT | 10001-10238 | |
| 7 | 209-06-73270 | WIRING HARNESS | 10001-10238 | |
| 8 | 08051-00801 | CLIP | 10001-10238 | |
| 9 | 209-06-62410 | TIMER | 10001-@ | |
| 10 | 01010-80620 | BOLT | 10001-@ | |
| 11 | 01643-30623 | WASHER | 10001-@ | |
| 12 | 08077-22401 | FLASHER | 10001-@ | |
| 13 | 01010-80620 | BOLT | 10001-@ | |
| 14 | 01643-30623 | WASHER | 10001-@ | |
| 15 | 569-06-61960 | RELAY | 10001-@ | |
| 16 | 01010-80620 | BOLT | 10001-@ | |
| 17 | 01643-30623 | WASHER | 10001-@ |
