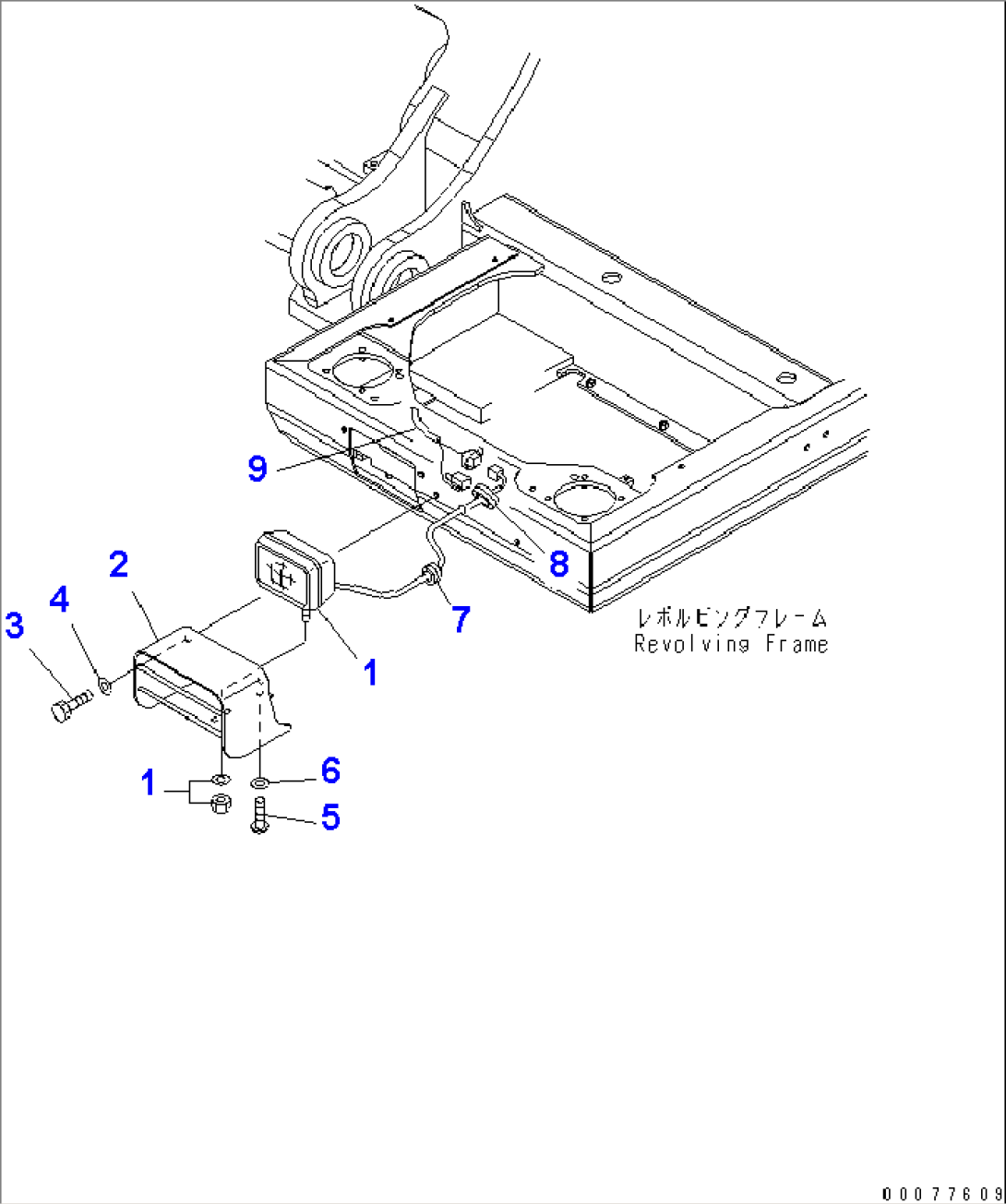

ADDITIONAL WORK LAMP (FULL SPEC.)

Komatsu PC450LCHD-8 S/N K50001-UP · E0 ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-06-K2760WORK LAMP ASSEMBLYK50001-
2207-06-K1611BRACKETK50546-
2207-06-K1610BRACKETK50001-K50545
301010-81225BOLTK50001-
401643-31232WASHERK50001-
501245-01225SCREWK50001-
601643-71232WASHERK50001-
708037-02512GROMMETK50001-
808037-03620GROMMETK50001-
9208-06-76610WIRING HARNESSK50001-
