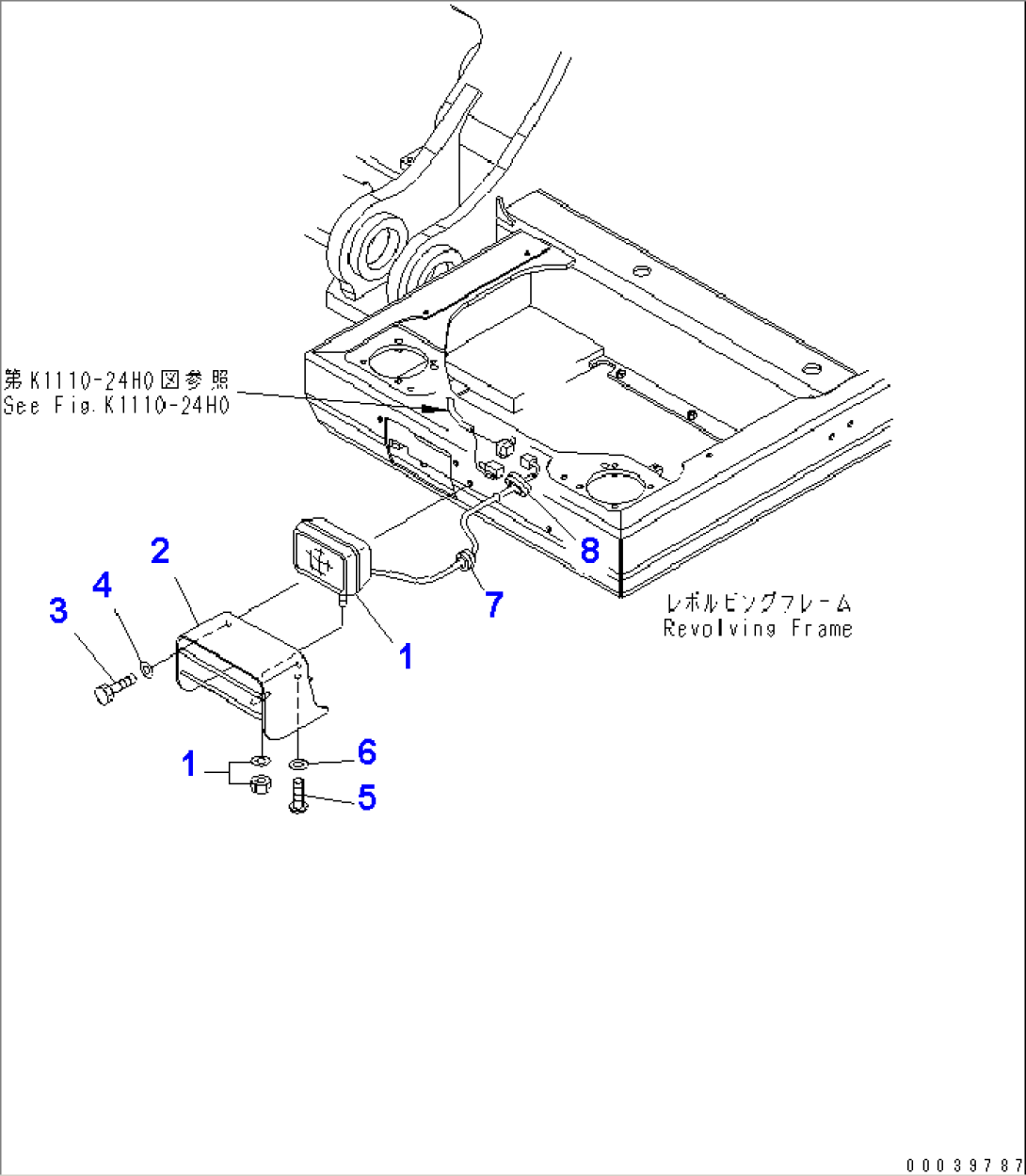

ADDITIONAL WORK LAMP (L.H. DECK)

Komatsu PC450LC-7E0 S/N 30001-UP (ECOT3) (FOR EU) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-06-K2760WORK LAMP ASS'Y30001-
2207-06-K1610BRACKET30001-
301010-81225BOLT30001-
401643-31232WASHER30001-
501245-01225SCREW30001-
601643-71232WASHER30001-
708037-02512GROMMET30001-
808037-03620GROMMET30001-
