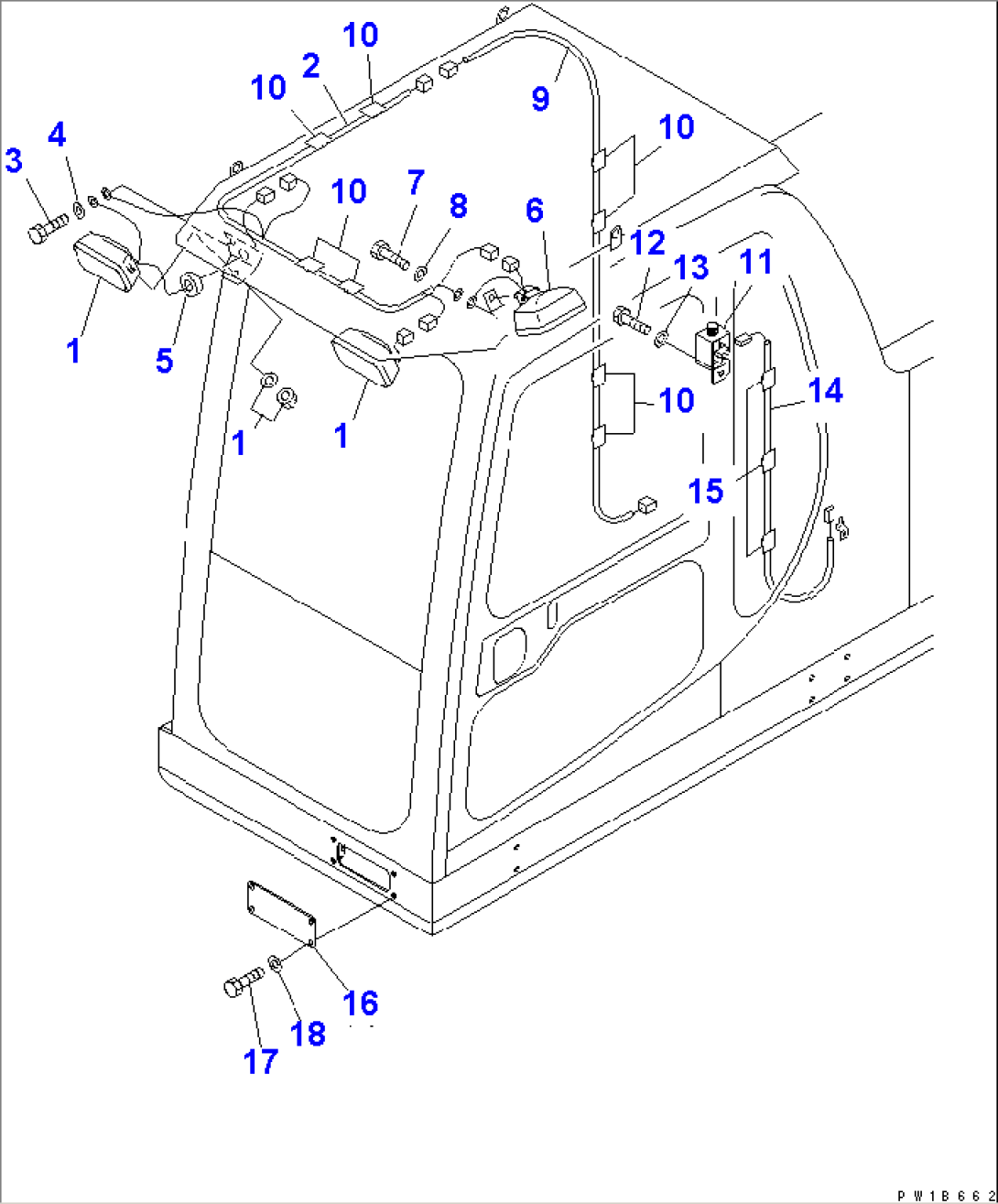

ADDITIONAL WORK LAMP (WITH F.O.P.S.)(#31001-)

Komatsu PC800SE-6 S/N 30001-UP (SAA6D140E-3) (TIER2) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-06-25310WORKING LAMP ASS'Y31001-
1421-06-23330BULB, 70W,24V30001-
2209-06-71221WIRING HARNESS30001-
301010-81016BOLT30175-
401643-31032WASHER30175-
508037-02512GROMMET30175-
620Y-06-25310WORKING LAMP ASS'Y30200-
6421-06-23330BULB, 70W,24V30001-
701010-81020BOLT30175-
801643-31032WASHER30175-
9209-06-71231WIRING HARNESS30001-
1020Y-54-13440CLIP30014-
11209-06-72411SWITCH30001-
1201010-81030BOLT30001-
1301643-31032WASHER30001-
14209-06-72431WIRING HARNESS30001-
1520Y-54-13440CLIP30014-
1621M-06-15510PLATE31001-
1701010-81230BOLT31001-
1801643-31232WASHER31001-
