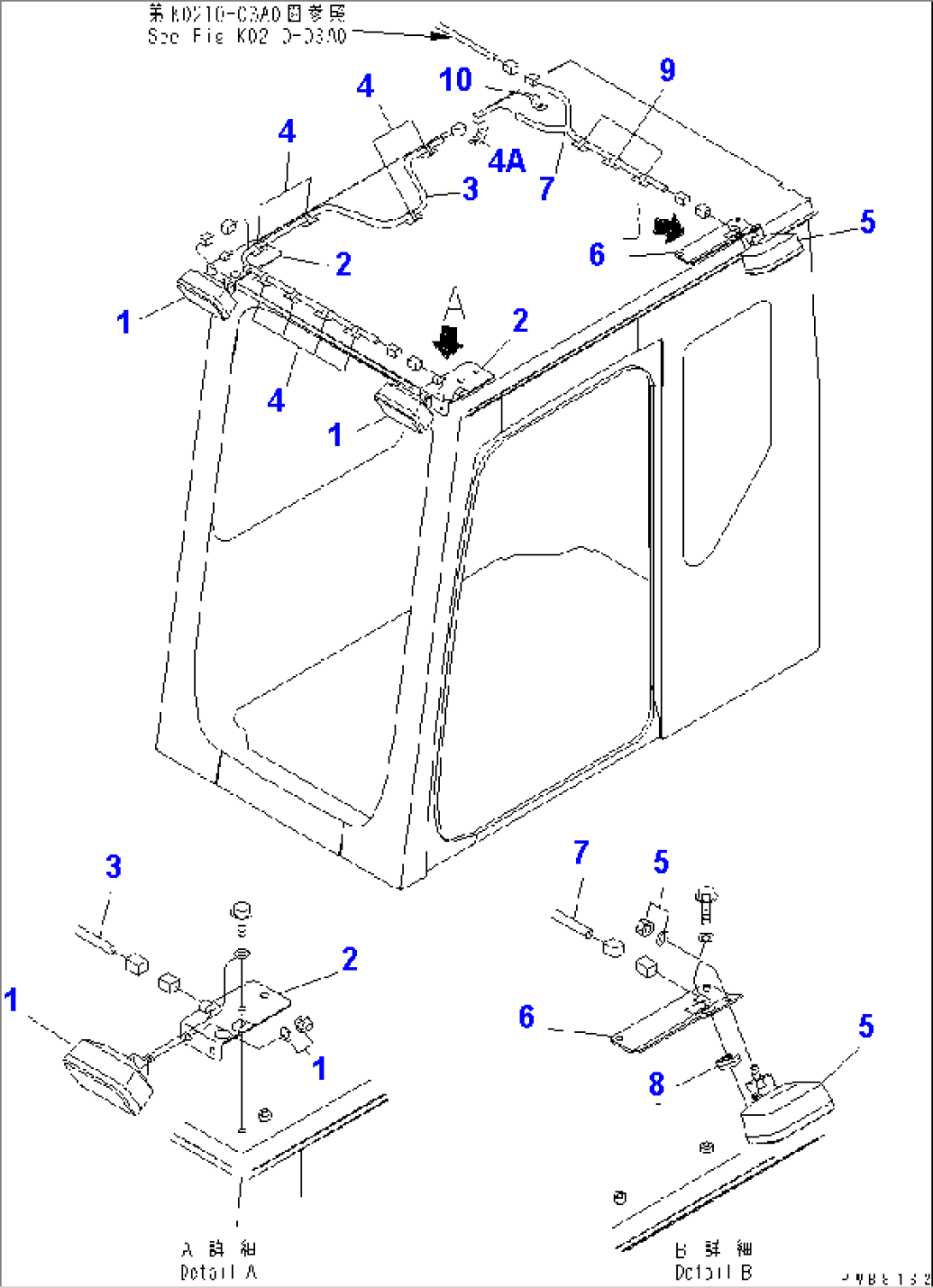

ADDITIONAL WORK LAMP(#10001-10157)

Komatsu PC1100SE-6 S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-06-21480WORK LAMP ASS'Y10001-10157
221N-06-34110BRACKET10001-10157
321N-06-34140WIRING HARNESS10001-@
408051-00801CLIP10001-@
4A08053-01512CLIP10001-@
520Y-06-21480WORK LAMP ASS'Y10001-10157
621N-06-34121BRACKET10001-10157
721N-06-34130WIRING HARNESS10001-@
808037-02512GROMMET10001-@
908051-00801CLIP10001-@
1008053-01512CLIP10001-@
