ADDITIONAL WORK LAMP(#30249-)

Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

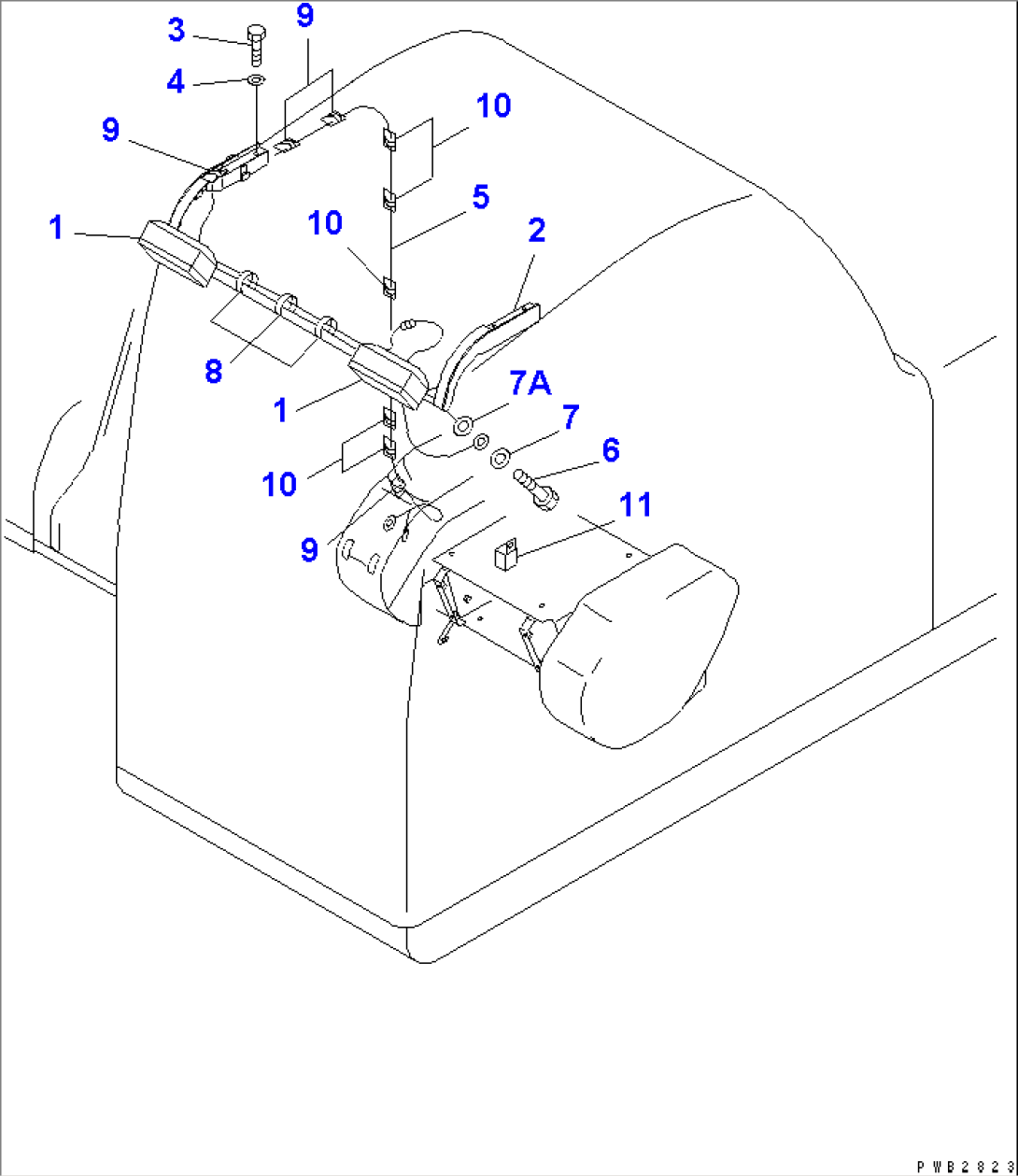

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-06-25310WORKING LAMP ASS'Y32512-
120Y-06-21480WORKING LAMP ASS'Y30249-32511
1421-06-23330BULB, 70W,24V32512-
2203-06-61810BRACKET30249-
301010-80855BOLT30249-
401643-30823WASHER30249-
5208-06-61290WIRING HARNESS30249-
601010-80612BOLT30249-
701643-30623WASHER30249-
7A01643-31032WASHER32001-
808034-20414BAND30249-
908051-00801CLIP30249-
1020Y-54-13440CLIP30249-
11569-06-61960RELAY30249-
