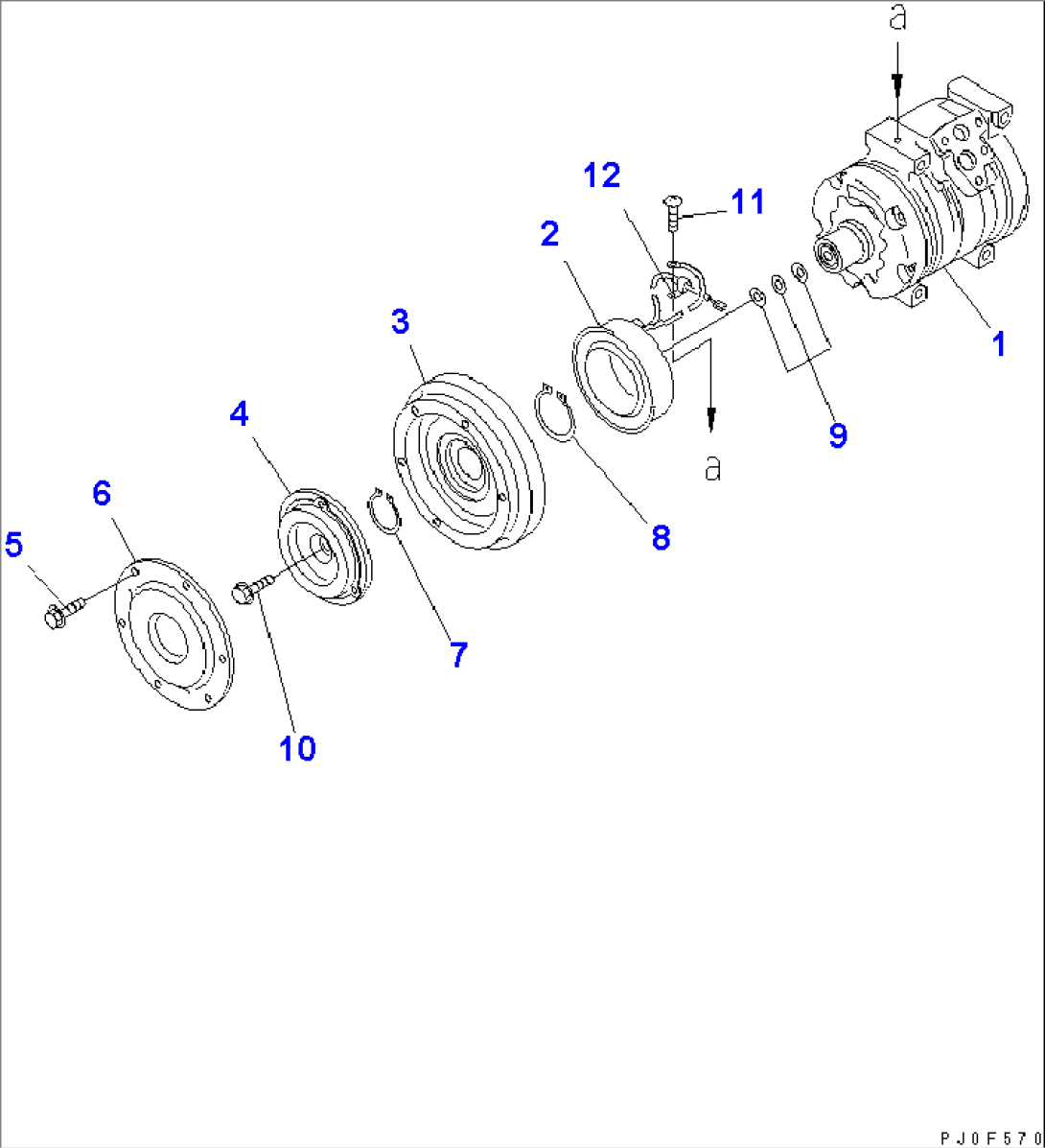

AIR COMPRESSOR (COMPRESSOR)(#30001-)
Komatsu D475A-5E0 S/N 30001-30146 (TIER2) (MINING SPEC.) · ENGINE RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 17A-911-4810 | COMPRESSOR ASS'Y | 30034- | ||
| 421-07-31221 | COMPRESSOR ASS'Y | 30001-30033 | ||
| 1 | ND447220-4780 | COMPRESSOR ASS'Y | 30001- | |
| ND247300-1070 | CLUTCH ASS'Y | 30001- | ||
| 2 | ND147310-0110 | STATOR | 30001- | |
| 4 | ND047410-1570 | HUB | 30001- | |
| 4 | ND047410-1580 | HUB | 30001- | |
| 5 | ND949047-2950 | BOLT | 30001- | |
| 6 | ND047372-0660 | COVER | 30001- | |
| 7 | ND949070-1360 | RING, SNAP | 30001- | |
| 8 | ND949070-0640 | RING, SNAP | 30001- | |
| 9 | ND949013-7480 | WASHER, 0.1MM | 30001- | |
| 9 | ND949013-7500 | WASHER, 0.3MM | 30001- | |
| 9 | ND949013-7510 | WASHER, 0.5MM | 30001- | |
| 10 | ND949048-0430 | BOLT | 30001- | |
| 11 | ND91310-05081 | SCREW | 30001- | |
| 12 | ND146691-4470 | CLAMP | 30001- |
