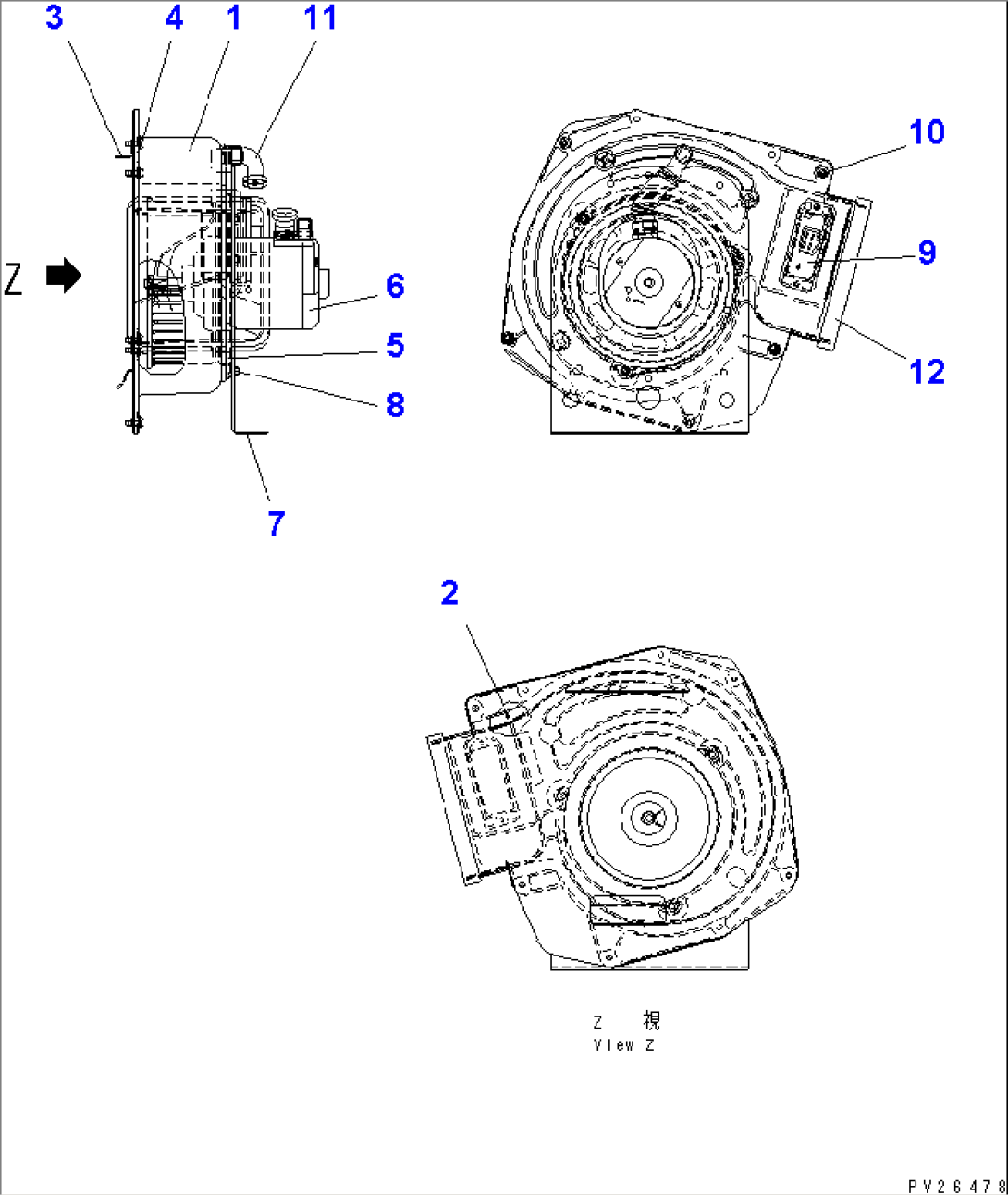

AIR CONDITIONER (BLOWER, INNER PARTS)
Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 567-07-73412 | AIR CONDITIONER UNIT | 1014- | ||
| 567-07-73411 | AIR CONDITIONER UNIT | 1001-1013 | ||
| 567-07-73600 | BLOWER ASS'Y | 1001- | ||
| 1 | ND116251-9192 | CASE | 1001- | |
| 2 | ND146638-9460 | PACKING | 1001- | |
| 3 | ND116290-0840 | FLANGE SUB ASS'Y | 1001- | |
| 4 | ND949001-2690 | SCREW | 1001- | |
| 5 | ND146622-6880 | PACKING | 1001- | |
| 6 | ND116340-2890 | MOTOR ASS'Y | 1001- | |
| 7 | ND116471-7271 | BRACKET | 1001- | |
| 8 | ND949047-2370 | BOLT | 1001- | |
| 9 | ND146810-9062 | RESISTOR | 1001- | |
| 10 | ND90930-04121 | SCREW | 1001- | |
| 11 | ND146651-1840 | PIPE | 1001- | |
| 12 | ND146668-2040 | PACKING | 1001- |
