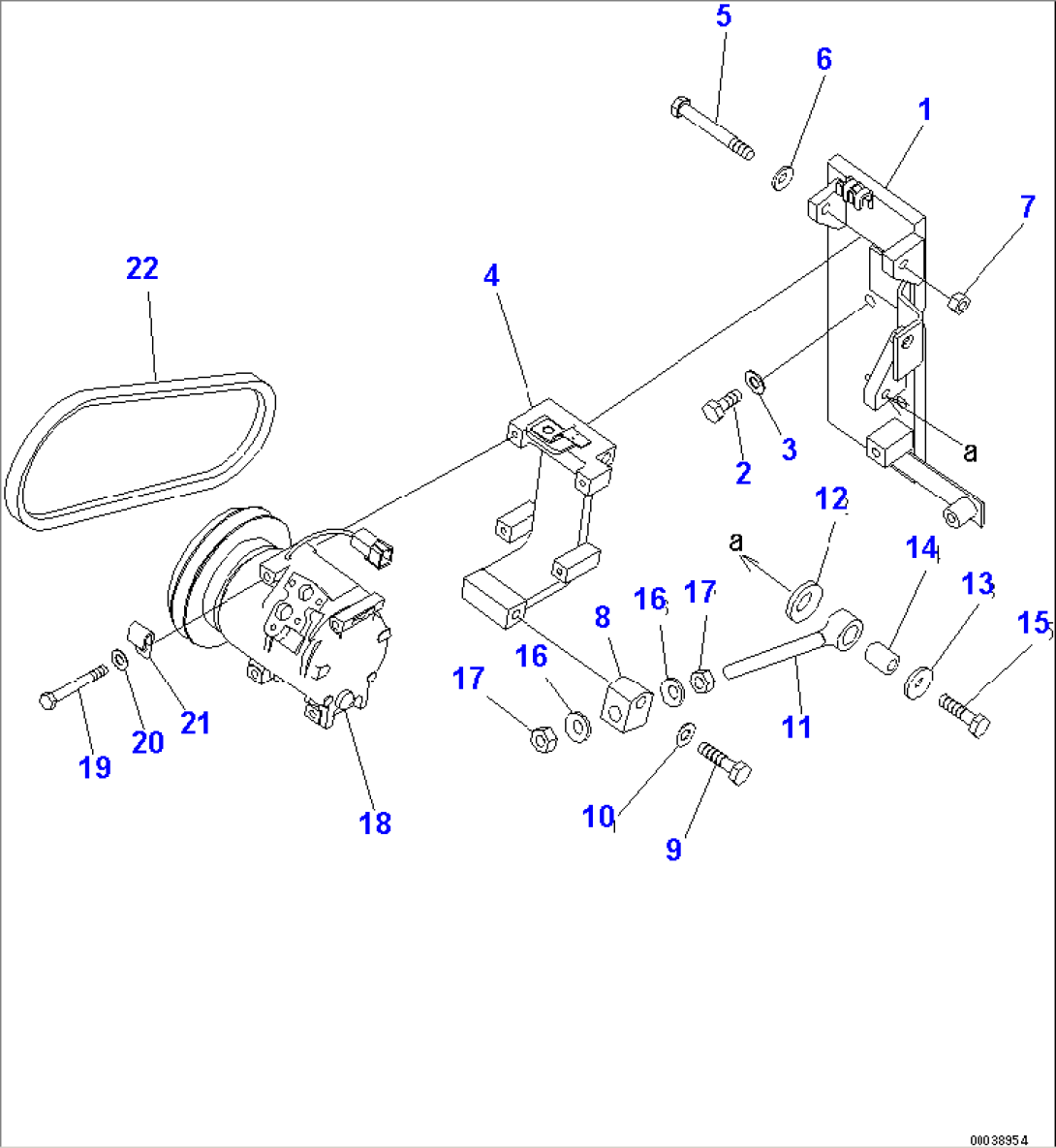

AIR CONDITIONER (COMPRESSOR)
Komatsu PC600LC-8 S/N K50001-UP · K0 OPERATOR´S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 21M-979-2111 | BRACKET | K50001- | |
| 2 | 01010-81235 | BOLT | K50001- | |
| 3 | 01643-31232 | WASHER | K50001- | |
| 4 | 21M-979-2120 | BRACKET | K50001- | |
| 5 | 01019-31240 | BOLT | K50001- | |
| 6 | 01643-31232 | WASHER | K50001- | |
| 7 | 01580-11210 | NUT | K50001- | |
| 8 | 6150-82-8690 | PLATE | K50001- | |
| 9 | 01010-81250 | BOLT | K50001- | |
| 10 | 01643-31232 | WASHER | K50001- | |
| 11 | 6240-81-8640 | ROD | K50001- | |
| 12 | 01643-32260 | WASHER | K50001- | |
| 13 | 175-54-34170 | WASHER | K50001- | |
| 14 | 6215-81-6150 | PIN | K50001- | |
| 15 | 01010-81250 | BOLT | K50001- | |
| 16 | 01643-31445 | WASHER | K50001- | |
| 17 | 01580-11411 | NUT | K50001- | |
| 18 | 20Y-810-1260 | COMPRESSOR ASSEMBLY | K50154- | |
| 20Y-979-6121 | COMPRESSOR ASSEMBLY | K50001-K50153 | ||
| 19 | 01010-80875 | BOLT | K50001- | |
| 20 | 01643-30823 | WASHER | K50001- | |
| 21 | 08036-10810 | CLIP | K50001- | |
| 22 | 04120-21736 | V-BELT | K50001- |
