AIR CONDITIONER (COMPRESSOR)(#10001-)

Komatsu PC850-8 S/N 10001-55000 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

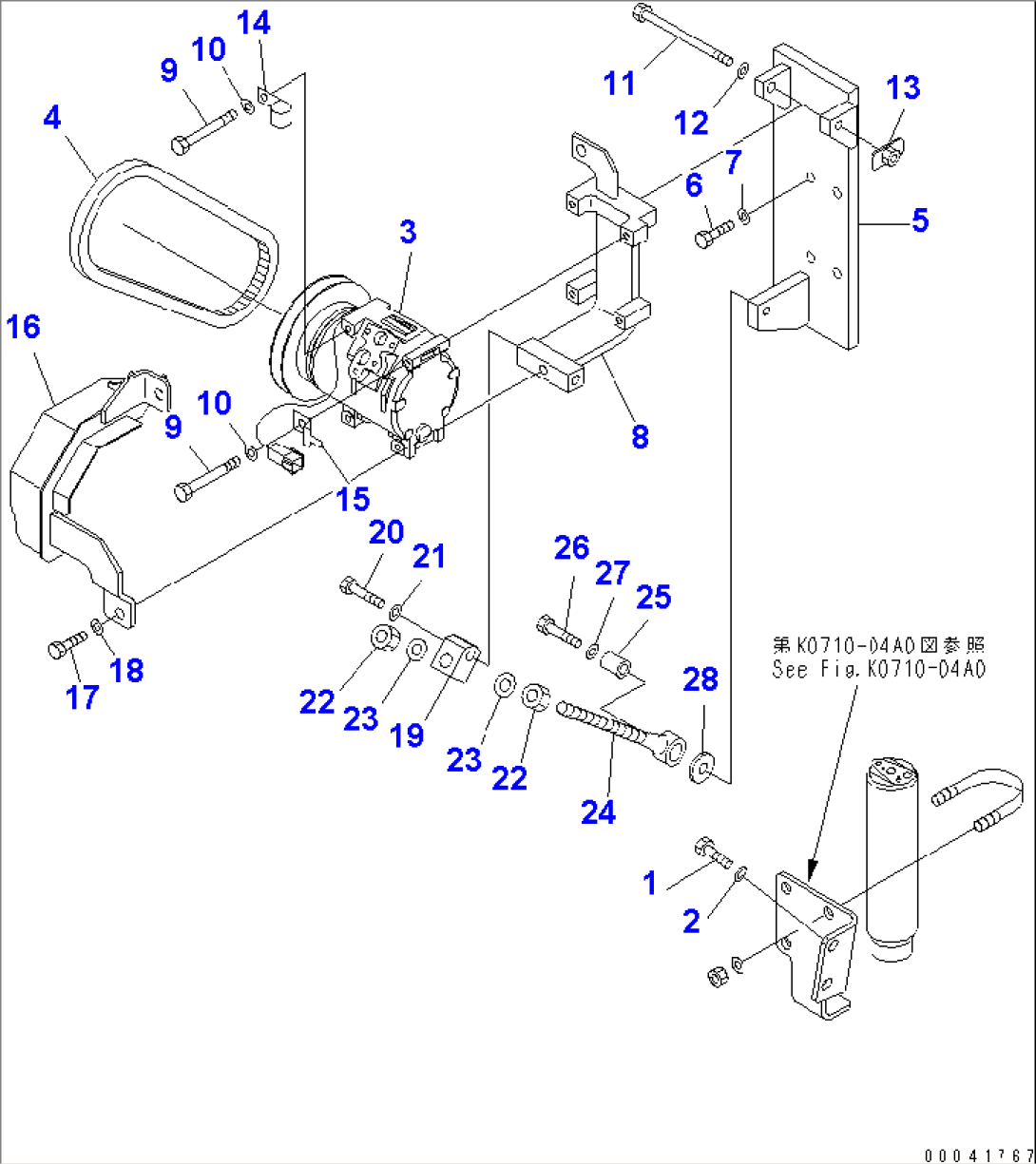

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101010-81225BOLT10001-
201643-31232WASHER10001-
320Y-979-6121COMPRESSOR ASS'Y10001-
404120-21737V-BELT10001-
5209-979-4170BRACKET10001-
601010-81235BOLT10001-
701643-31232WASHER10001-
8209-979-7590BRACKET10001-
901010-80875BOLT10001-
1001643-30823WASHER10001-
1101019-31240BOLT10001-
1201643-31232WASHER10001-
13209-979-4210BRACKET10001-
1408036-10814CLIP10001-
1508053-01510CLIP10001-
16209-979-4220COVER10001-
1701010-81225BOLT10001-
1801643-31232WASHER10001-
196150-82-8690PLATE10001-
2001010-81250BOLT10001-
2101643-31232WASHER10001-
2201580-11411NUT10001-
2301643-31445WASHER10001-
246150-82-8610ROD10001-
256215-81-6150PIN10001-
2601010-81250BOLT10001-
2701643-32260WASHER10001-
28175-54-34170WASHER10001-
