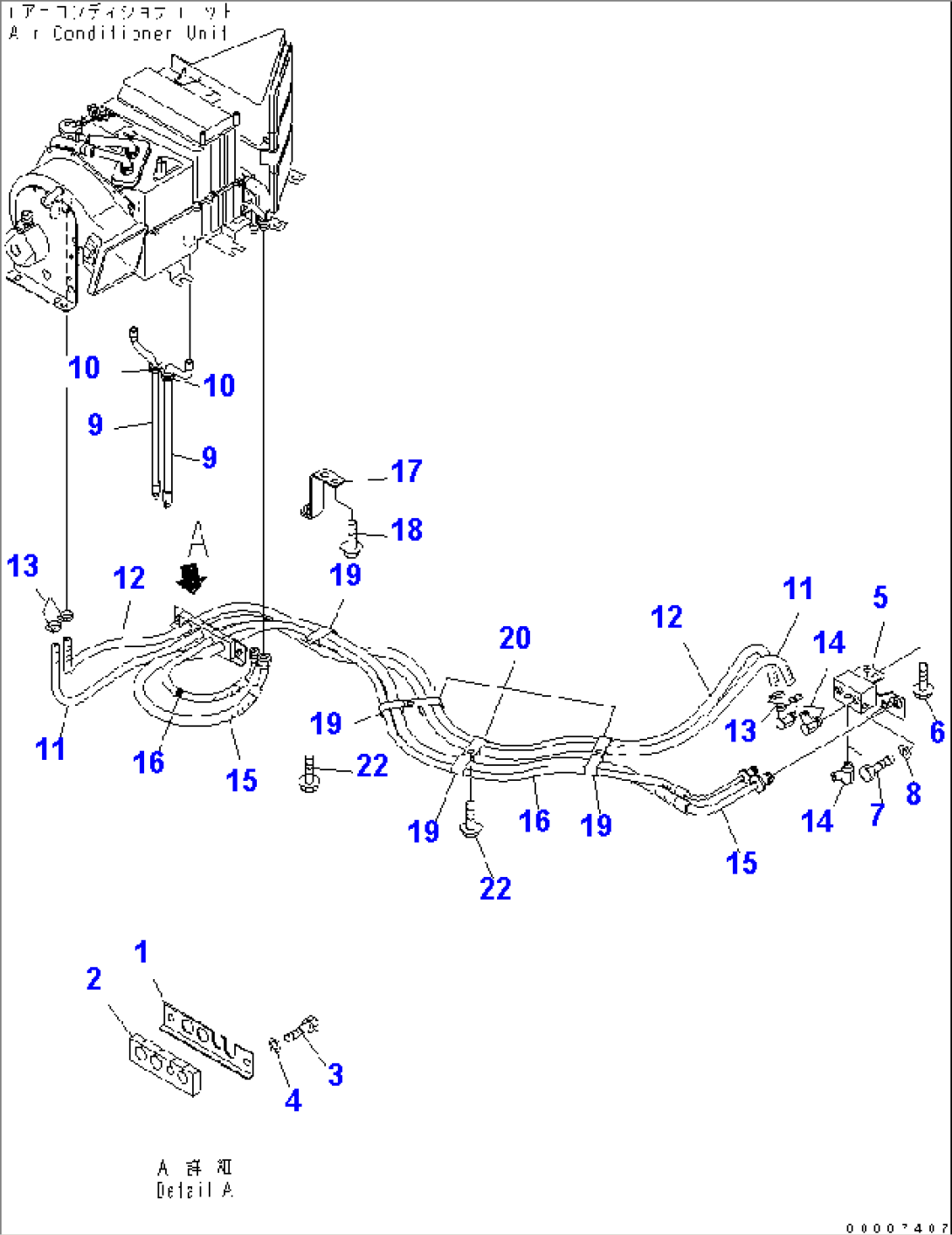

AIR CONDITIONER (FILTER)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-07-12780BRACKET1001-
256B-07-12790PLATE1001-
301010-81016BOLT1001-
401643-31032WASHER1001-
556D-07-13171BRACKET1001-
601435-01025BOLT1001-
701010-81025BOLT1001-
801643-31032WASHER1001-
920Y-979-6291HOSE1001-
1008037-01610GROMMET1001-
1109483-10520HOSE1001-
1209483-10520HOSE1001-
1307280-02523CLAMP1001-
14565-07-15161JOINT1001-
1556D-80-11920HOSE1001-
1656D-80-11930HOSE1001-
1756D-80-11940BRACKET1001-
1801435-01220BOLT1001-
1904435-52312CLIP1001-
2004435-52112CLIP1001-
2201435-01220BOLT1001-
