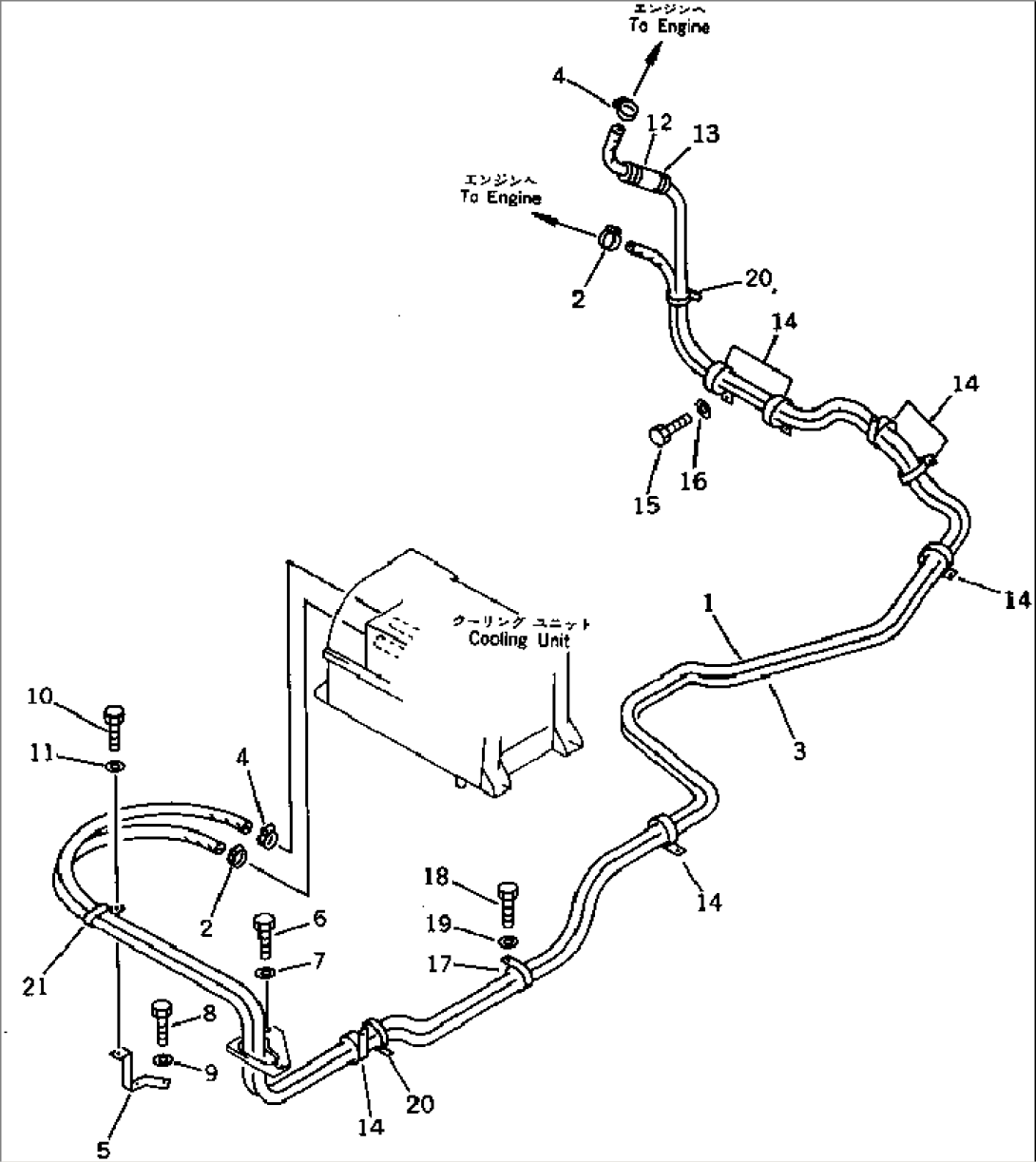

AIR CONDITIONER PIPING (HEATING)

Komatsu PC400LC-3 S/N 11001-UP · OPTIONAL PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
109483-00466HOSE11001-
207281-00259CLAMP11001-
309483-00463HOSE11001-
407281-00259CLAMP11001-
5205-979-1260BRACKET11001-
601010-51020BOLT11001-
701643-31032WASHER11001-
801010-51220BOLT11001-
901643-31232WASHER11001-
1001010-51020BOLT11001-
1101643-31032WASHER11001-
12205-62-53780COVER11001-
1308034-00823BAND11001-
1421T-06-11950CLIP11001-
1501010-51225BOLT11001-
1601643-31232WASHER11001-
1723T-62-12160CLIP11001-
1801010-51225BOLT11001-
1901643-31232WASHER11001-
2008034-00519BAND11001-
21154-06-13780CLAMP11001-
