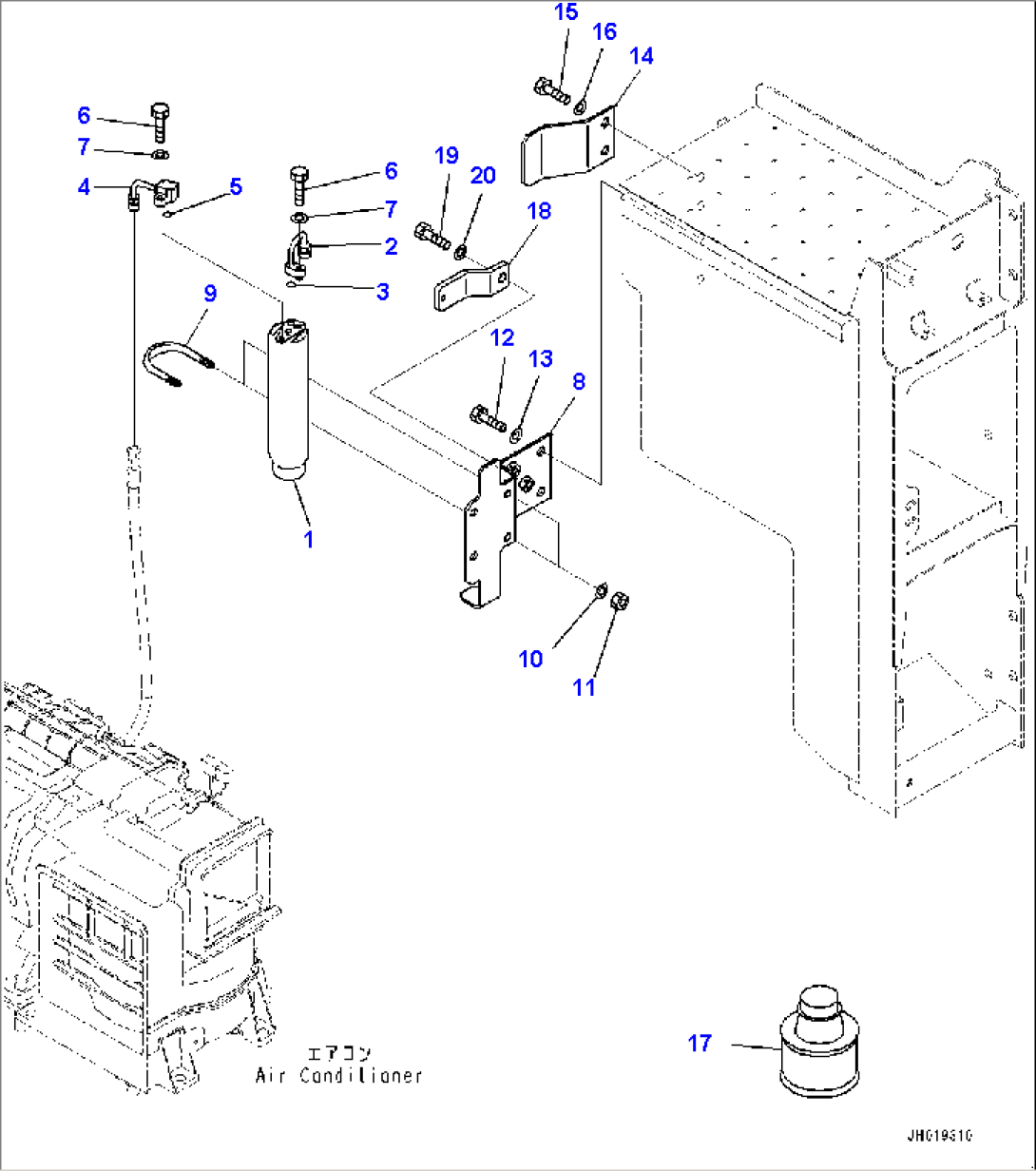

Air Conditioner, Receiver Tank (#80001-)

Komatsu PC650LC-11 S/N 80001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-979-3120Tank, Receiver80001-
221M-979-2220Tube80001-
320Y-979-3150O-ring80001-
420Y-979-6650Tube80001-
520Y-979-3150O-ring80001-
601010-80625Bolt80001-
701643-30623Washer80001-
821M-979-5220Bracket80001-
907283-36155Clip80001-
1001643-31032Washer80001-
1101597-01009Nut80001-
1201010-81225Bolt80001-
1301643-31232Washer80001-
1421M-979-5230Plate80001-
1501010-81225Bolt80001-
1601643-31232Washer80001-
1721N-979-8160Oil80001-
1821M-979-2231Plate80001-
1901010-81230Bolt80001-
2001643-31232Washer80001-
