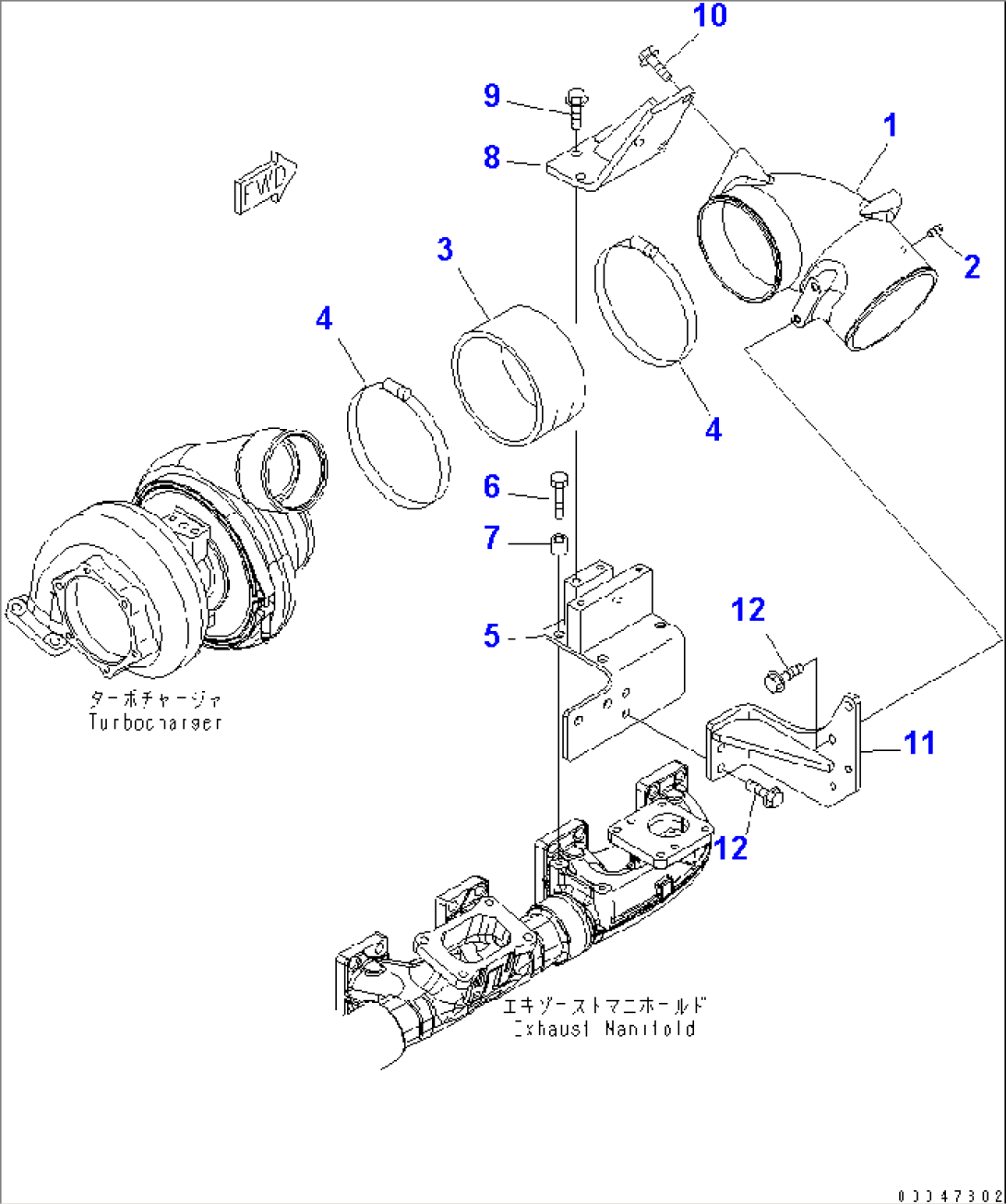

AIR CONNECTION (AIR CLEANER REMOTE MOUNT SPEC.)(#530008-)

Komatsu SAA6D140E-5E S/N 530001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16261-11-4370CONNECTOR,AIR530008-
207042-A0108PLUG530008-
36218-11-4320HOSE530008-
407289-00160CLAMP530008-
56261-11-4710BRACKET530008-
601010-E1040BOLT530008-
76631-11-5630SPACER530008-
86261-11-4930BRACKET530008-
901435-01025BOLT530008-
1001435-01040BOLT530008-
116261-11-4720BRACKET530008-
1201435-01025BOLT530008-
