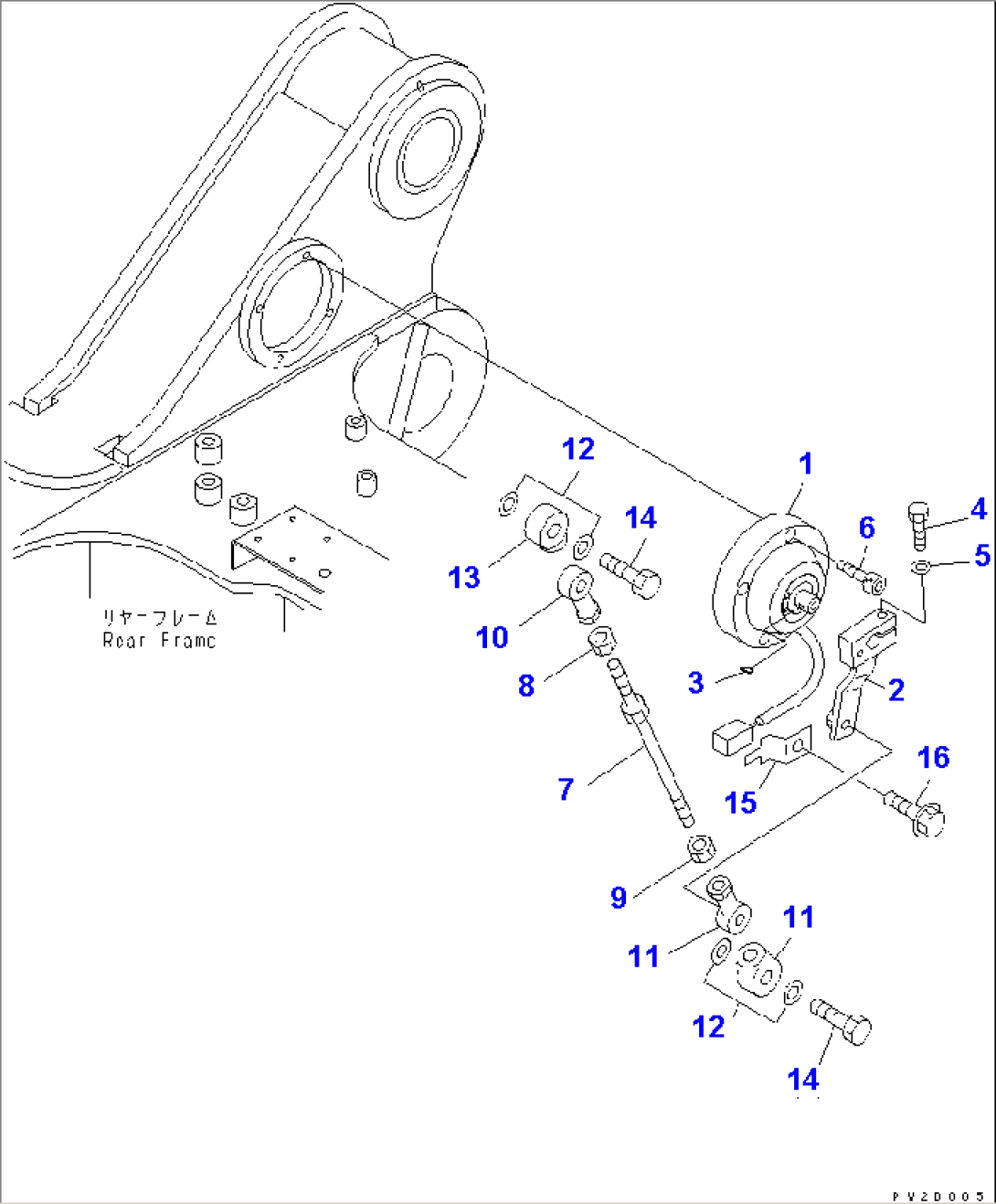

ANGLE SENSOR AND RELATED PARTS
Komatsu HM300TN-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 7861-93-8100 | SENSOR,ANGLE | 1001- | |
| 2 | 56D-06-15121 | LEVER | 1001- | |
| 3 | 04010-00310 | KEY | 1001- | |
| 4 | 01010-80830 | BOLT | 1001- | |
| 5 | 01643-30823 | WASHER | 1001- | |
| 6 | 01252-40625 | BOLT | 1001- | |
| 7 | 04248-31016 | ROD | 1001- | |
| 8 | 01582-11008 | NUT | 1001- | |
| 9 | 01508-41006 | NUT | 1001- | |
| 10 | 04250-81056 | END,ROD | 1001- | |
| 11 | 04250-91056 | END,ROD | 1001- | |
| 12 | 566-40-11560 | SPACER | 1001- | |
| 13 | 566-40-11460 | BOOT | 1001- | |
| 14 | 01010-81035 | BOLT | 1001- | |
| 15 | 08193-21012 | CLIP | 1001- | |
| 16 | 01435-01016 | BOLT | 1001- |
