ARM (2.9M ARM) (2 ATTACHMENT) (#K50350-)

Komatsu PC450LC-8 S/N K50001-UP · T0 WORK EQUIPMENT

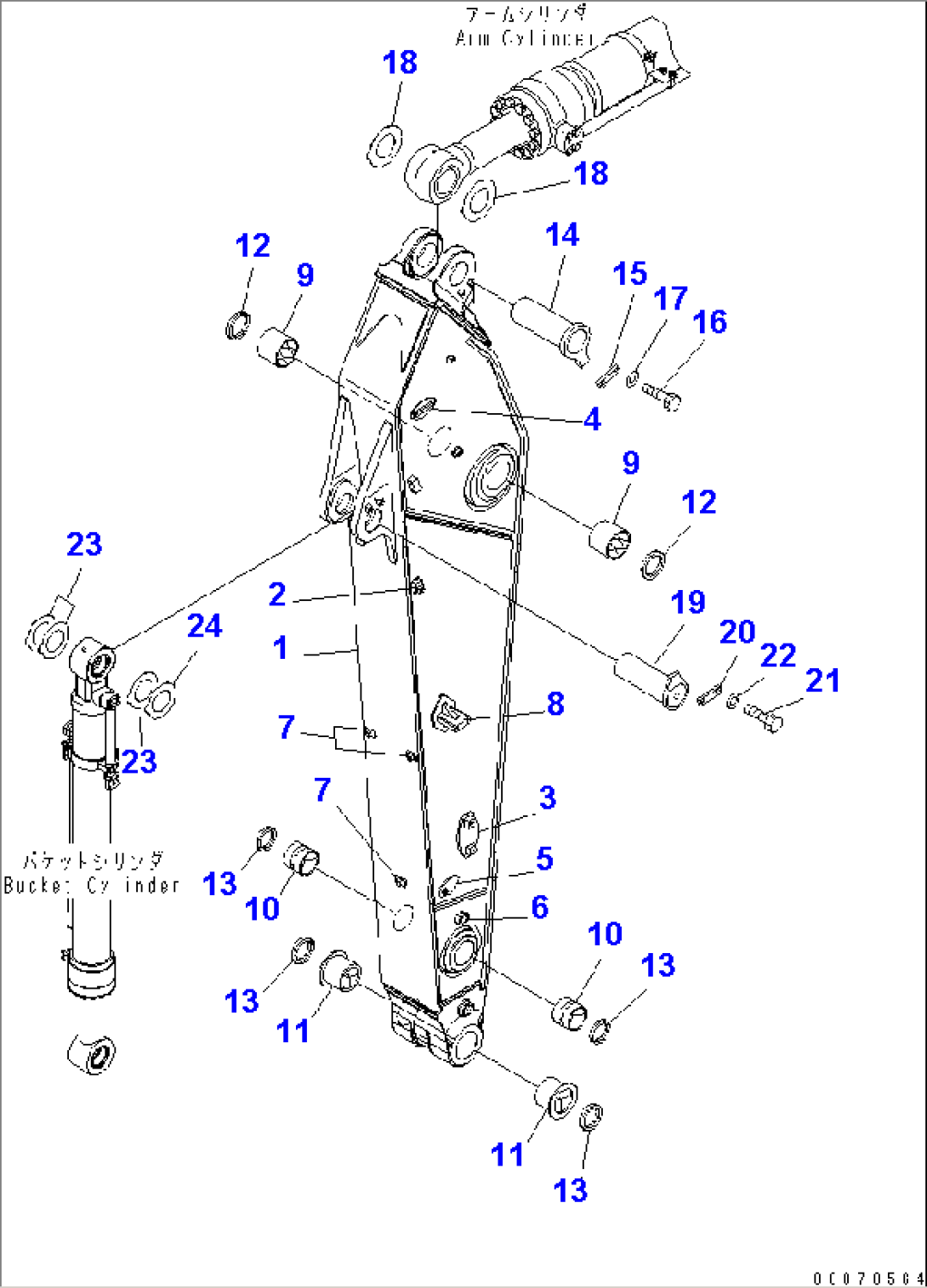

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
208-944-K462ARM ASSEMBLYK50350-
2206-62-K2740BRACKET (WELDED)K50350-
3207-970-5380BRACKET (WELDED)K50350-
420Y-62-K7290SEAT (WELDED)K50350-
5207-70-K3330SEAT (WELDED)K50350-
6207-70-K4360PIPE (WELDED)K50350-
720J-70-12180SEAT (WELDED)K50350-
8207-970-5420BRACKET (WELDED)K50350-
9208-70-72541BUSHINGK50350-
10208-70-13141BUSHINGK50350-
11208-70-72170BUSHINGK50350-
1207145-00120SEALK50350-
13208-70-73530SEALK50350-
14208-70-61220PINK50350-
15205-70-66580PLATEK50350-
1601010-81235BOLTK50350-
1701643-31232WASHERK50350-
18208-70-71651SPACERK50350-
19208-70-61241PINK50350-
20205-70-66581PLATEK50350-
2101010-81235BOLTK50350-
2201643-31232WASHERK50350-
23207-70-72371SPACER 1.0MMK50350-
24207-70-72381SPACER 2.0MMK50350-
