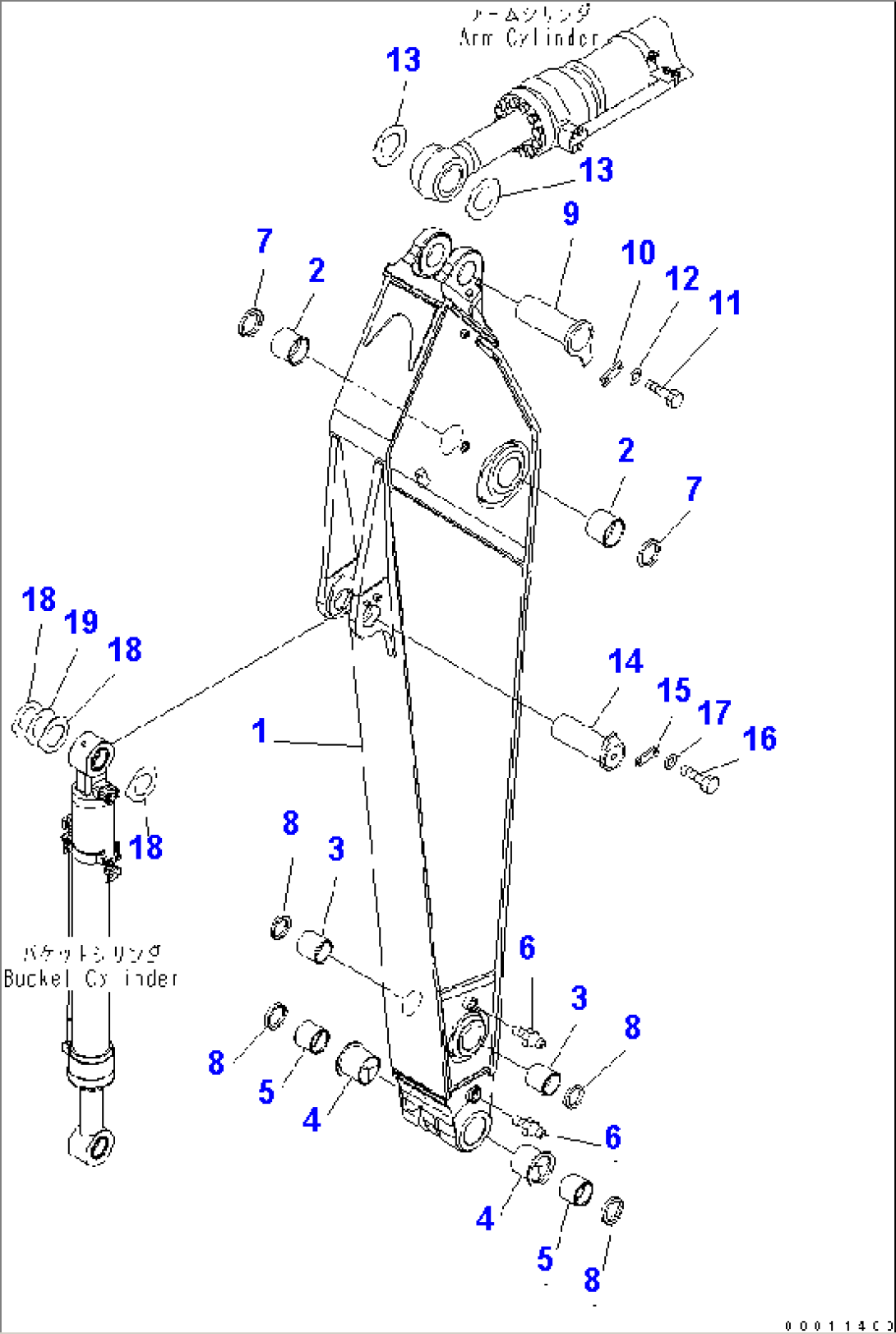

ARM (3.4M) (HEAVY DUTY)

Komatsu PC400-7-M1 S/N 50001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
208-70-00513ARM ASS'Y50118-
208-70-00512ARM ASS'Y50001-50117
2208-70-72541BUSHING50118-
208-70-72540BUSHING50001-50117
3208-70-72530BUSHING50001-
4208-70-72511BUSHING50001-
5208-70-72520BUSHING50001-
607020-00000FITTING50001-
707145-00120SEAL50001-
8208-70-73530SEAL50001-
9208-70-61220PIN50001-
10205-70-66580PLATE50001-
1101010-81235BOLT50001-
1201643-31232WASHER50001-
13208-70-71650SPACER50001-
14208-70-61240PIN50001-
15205-70-66580PLATE50001-
1601010-81235BOLT50001-
1701643-31232WASHER50001-
18207-70-72370SPACERÂÂ, 1MM50001-
19207-70-72380SPACERÂÂ, 2MM50001-
