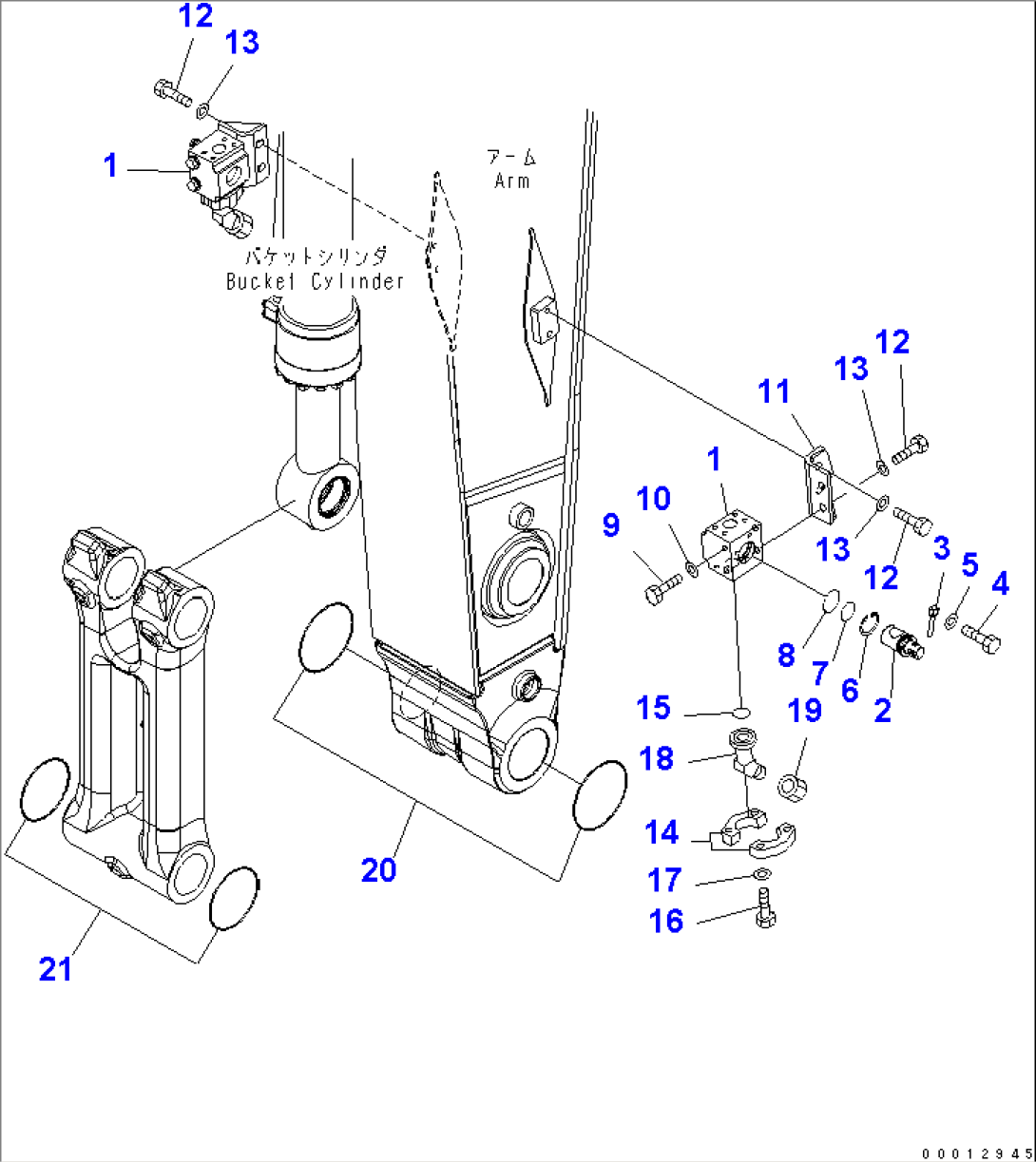

ARM (3.4M) (VALVE AND SPACER) (FOR ADDITIONAL PIPING)

Komatsu PC400-7-M1 S/N 50001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
21M-970-1203VALVE50103-
21M-970-1202VALVE ASS'Y50001-50102
221M-970-1222ROTOR50103-
21M-970-1221ROTOR50001-50102
3202-970-2210PIN50001-
401010-81230BOLT50001-
501643-31232WASHER50001-
604065-05820RING50103-
04065-05220RING50001-50102
707000-12050O-RING50103-
07000-13042O-RING50001-50102
807000-12055O-RING50103-
07000-13048O-RING50001-50102
901010-81625BOLT50001-50102
1001643-31645WASHER50001-50102
1121M-970-1173BRACKET50001-
1201010-81640BOLT50001-
1301643-31645WASHER50001-
1407371-51260FLANGE50001-
1507000-13038O-RING50001-
1601010-81245BOLT50001-
1701643-31232WASHER50001-
18208-970-5230NIPPLE50001-
19208-970-5240PLUG50001-
20208-70-33181O-RING50001-
21207-70-33181O-RING50001-
