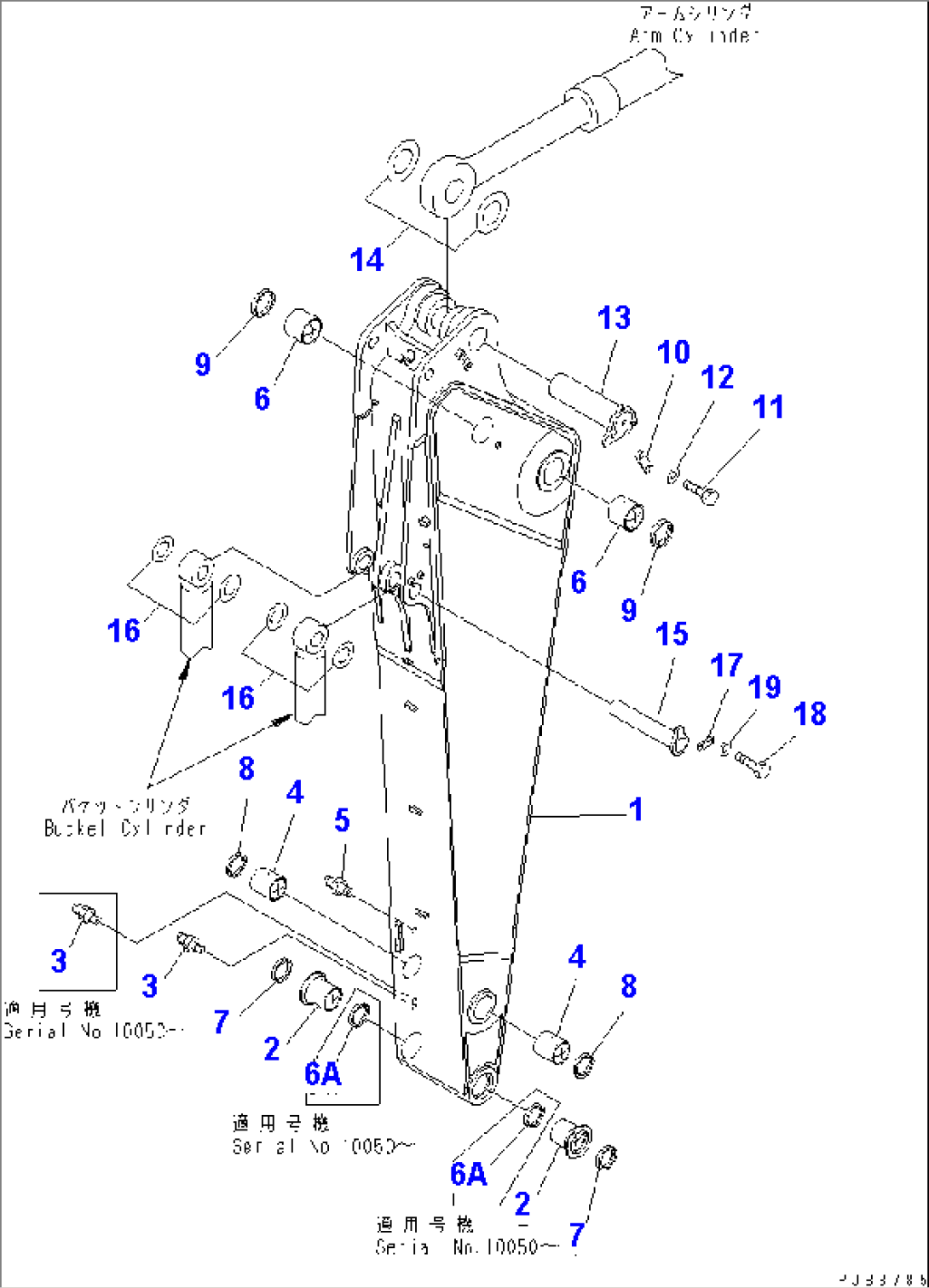

ARM (4.5M) (QUARRY SPEC.) (FOR BACKHOE)

Komatsu PC1100LC-6 S/N 10001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
21N-947-0022ARM ASS'Y10233-
21N-947-0021ARM ASS'Y10050-10232
21N-947-0020ARM ASS'Y10001-10049
221N-70-32150BUSHING10050-
221N-70-12152BUSHING10001-10049
307020-00000FITTING10050-
307020-00000FITTING10001-10049
421N-70-12170BUSHING10001-
507020-00000FITTING10001-
621N-70-11181BUSHING10001-
6A209-72-11261SEAL10050-
721N-70-12160SEAL10001-
8209-72-11261SEAL10001-
9209-72-11311SEAL10001-
1021N-70-11210PLATE10001-
1101010-82455BOLT10001-
1201643-32460WASHER10001-
1321N-70-31170PIN10001-
1421N-72-11210SHIM, 1.0MM10001-
1521N-70-32140PIN10001-
16207-70-11340SPACER, 0.8MM10001-
1721N-70-11230PLATE10001-
1801010-81640BOLT10001-
1901643-31645WASHER10001-
