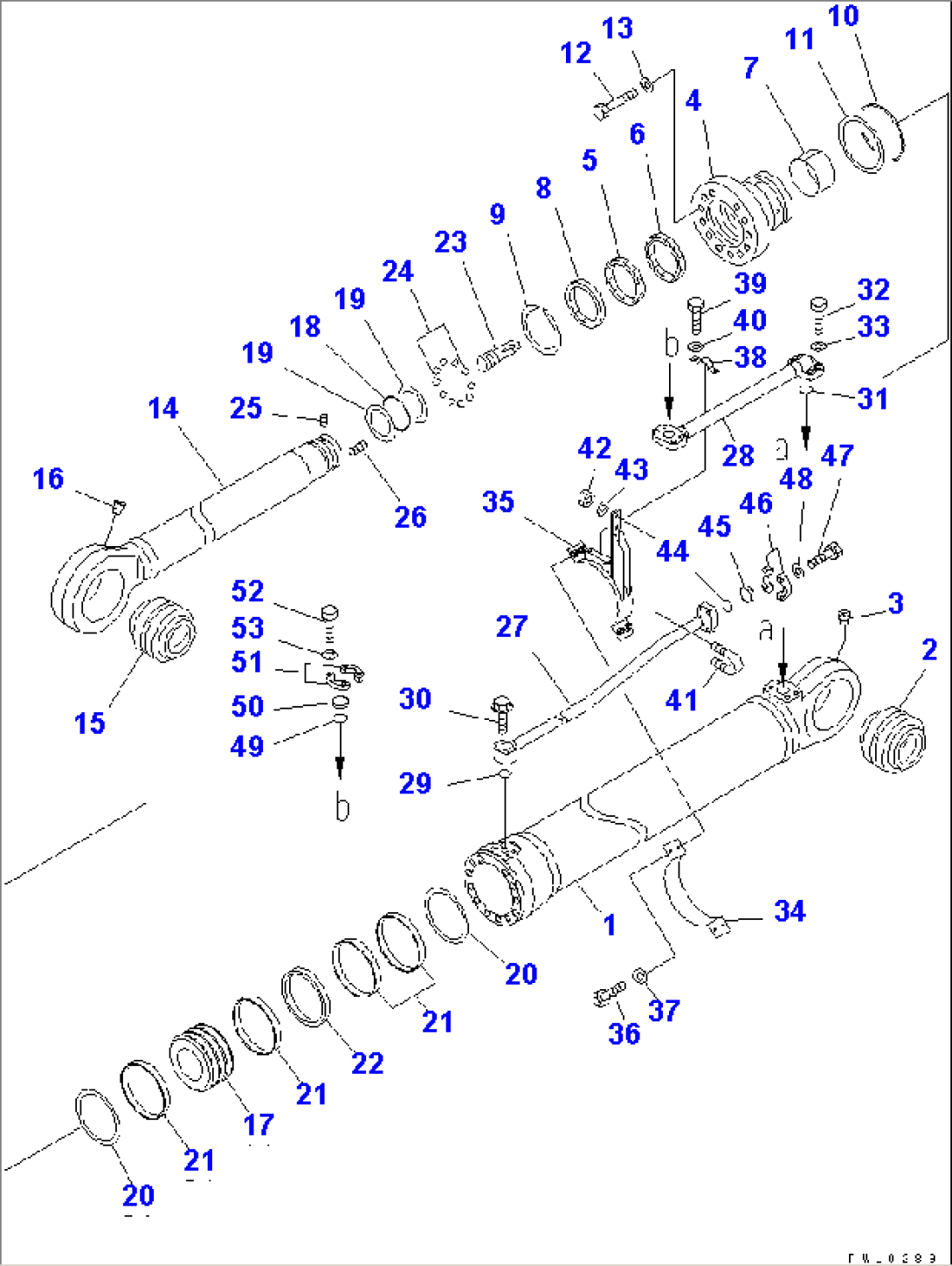

ARM CYLINDER (F0R L0ADER)

Komatsu PC1250-7 S/N 20001-UP · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1707-01-XZ550CYLINDER GROUP,L.H. (FINAL COATING)20001-
G-2707-01-XZ560CYLINDER GROUP,R.H. (FINAL COATING)20001-
21N-63-03121CYLINDER ASS'Y20001-
121N-63-66340CYLINDER20001-
2707-46-11510BUSHING20001-
307043-00108PLUG20001-
4707-27-18970HEAD,CYLINDER20001-
5707-51-13030PACKING,ROD (KIT)20001-
6707-51-13630RING,BUFFER (KIT)20001-
7707-52-91070BUSHING20001-
8707-56-13520SEAL,DUST (KIT)20001-
907179-14146RING,SNAP20001-
1007000-15175O-RING (KIT)20001-
11707-35-91840RING,BACK-UP (KIT)20001-
1201011-82400BOLT20001-
13707-88-75410WASHER20001-
1421N-63-66320ROD,PISTON20001-
15707-46-11510BUSHING20001-
1607043-00108PLUG20001-
17707-36-18600PISTON20001-
1807000-15120O-RING (KIT)20001-
1907001-05120RING,BACK-UP (KIT)20001-
20707-44-18920RING20001-
21707-39-18830RING,WEAR (KIT)20001-
22707-44-18280RING,PISTON (KIT)20001-
23707-71-51860PLUNGER20001-
707-71-50390PLUNGER20001-10109
2404260-01270BALL20001-
25707-71-91510PIN20001-
2601310-01225SCREW20001-
2721N-63-66370TUBE,L.H.20001-
21N-63-66470TUBE,R.H.20001-
2821N-62-13241TUBE20001-
2907000-13035O-RING (KIT)20001-
3001435-01055BOLT20001-
3107000-13048O-RING (KIT)20001-
3201010-81450BOLT20001-
3301643-31445WASHER20001-
34707-88-21090BAND20001-
3521N-63-66390BRACKET20001-
3601010-81240BOLT20001-
3701643-31232WASHER20001-
3807282-04311CLAMP20001-
3901010-81020BOLT20001-
4001643-31032WASHER20001-
4107283-23442CLIP20001-
4201599-01011NUT20001-
4301643-31032WASHER20001-
4407000-13038O-RING20001-
4507378-11210HEAD20001-
4607371-51260FLANGE20001-
4701010-81245BOLT20001-
4801643-31232WASHER20001-
4907000-13048O-RING20001-
5007378-11410HEAD20001-
5107371-51470FLANGE20001-
5201010-81455BOLT20001-
5301643-31445WASHER20001-
K707-99-69670SERVICE KIT20001-
