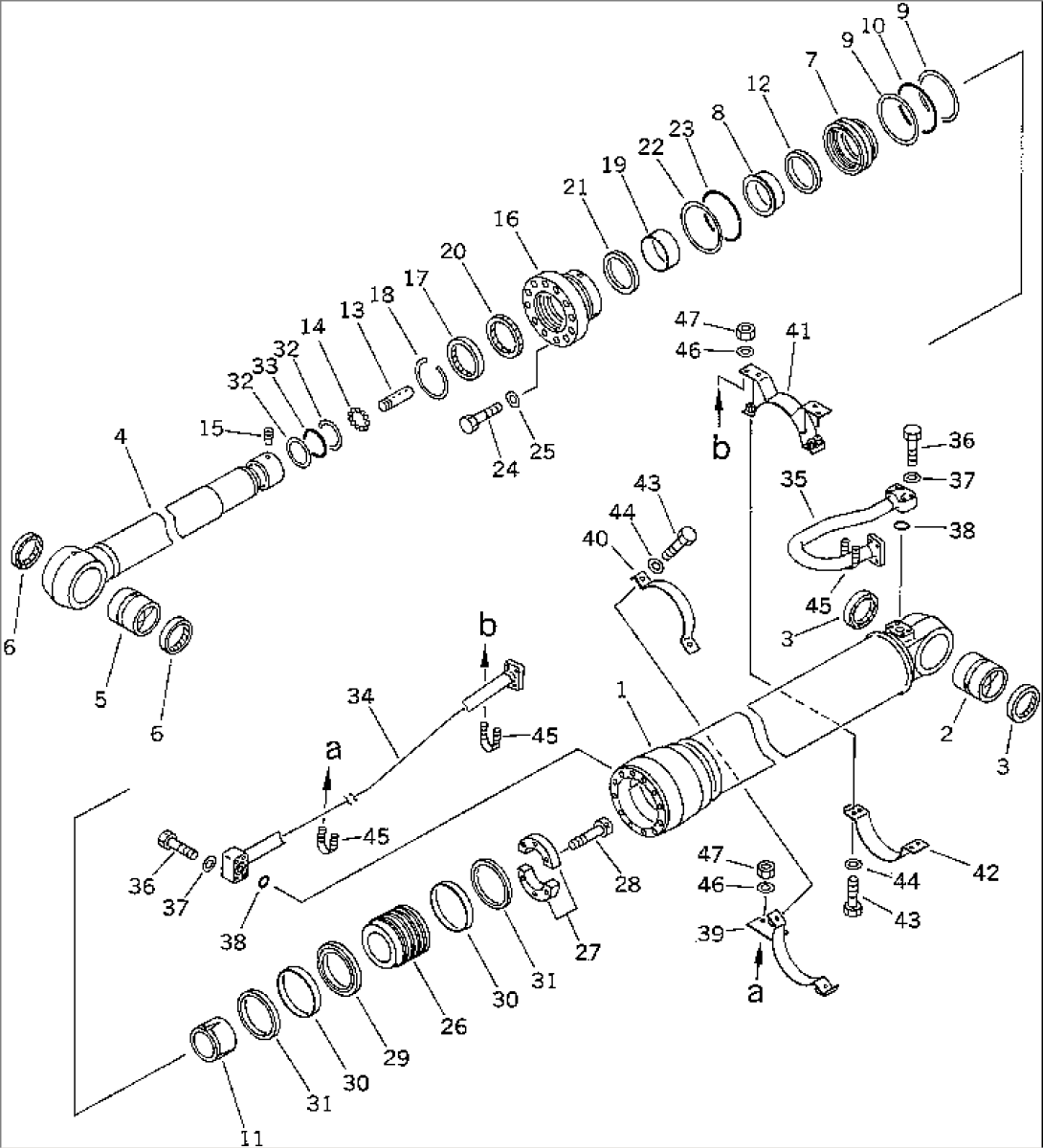

ARM CYLINDER(#30249-30531)
Komatsu PC400-6C S/N 30001-UP (-50CENT. SPEC.) · SERVICE KIT AND COMPONENT PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| G-1 | 208-63-X8220 | ARM CYLINDER GROUP | 30249-30531 | |
| 208-63-08220 | ARM CYLINDER ASS'Y | 30249-30531 | ||
| 1 | 208-63-63140 | CYLINDER | 30249-30531 | |
| 2 | 707-76-11130 | BUSHING | 30249-@ | |
| 3 | 07145-10110 | SEAL,DUST (KIT) | 30249-@ | |
| 4 | 208-63-63120 | ROD | 30249-30531 | |
| 5 | 707-76-11130 | BUSHING | 30249-@ | |
| 6 | 07145-10110 | SEAL,DUST (KIT) | 30249-@ | |
| 7 | 707-71-31291 | COLLAR | 30249-30531 | |
| 8 | 707-71-31281 | COLLAR | 30249-30531 | |
| 9 | 07001-05180 | RING,BACK-UP (KIT) | 30249-30531 | |
| 10 | 07000-55180 | O-RING (KIT) | 30249-30531 | |
| 11 | 707-71-61300 | PLUNGER | 30249-30531 | |
| 12 | 209-63-56160 | RING | 30249-30531 | |
| 13 | 707-71-60300 | PLUNGER | 30249-@ | |
| 14 | 04260-00952 | BALL | 30249-@ | |
| 15 | 707-71-91040 | SCREW | 30249-30531 | |
| 16 | 707-27-18660 | HEAD | 30249-30531 | |
| 17 | 195-63-93170 | SEAL,DUST (KIT) | 30249-@ | |
| 18 | 07179-13136 | RING,SNAP | 30249-@ | |
| 19 | 707-52-90950 | BUSHING | 30249-30531 | |
| 20 | 707-51-12730 | PACKING,ROD (KIT) | 30249-@ | |
| 21 | 707-51-12630 | RING,BUFFER (KIT) | 30249-@ | |
| 22 | 07001-05180 | RING,BACK-UP (KIT) | 30249-30531 | |
| 23 | 07000-55180 | O-RING (KIT) | 30249-30531 | |
| 24 | 01011-82400 | BOLT | 30249-@ | |
| 25 | 707-88-75410 | WASHER | 30249-@ | |
| 26 | 707-36-18500 | PISTON | 30249-30531 | |
| 27 | 707-40-18870 | SPACER | 30249-30531 | |
| 28 | 01252-61455 | BOLT | 30249-30531 | |
| 29 | 707-44-18280 | RING,PISTON (KIT) | 30249-@ | |
| 30 | 707-39-18830 | RING,WEAR (KIT) | 30249-@ | |
| 31 | 707-44-18920 | RING | 30249-@ | |
| 32 | 707-35-52940 | RING,BACK-UP (KIT) | 30249-30531 | |
| 33 | 07000-52100 | O-RING (KIT) | 30249-30531 | |
| 34 | 208-63-63170 | TUBE | 30249-30531 | |
| 35 | 207-63-63180 | TUBE | 30249-@ | |
| 36 | 01010-81060 | BOLT | 30249-30531 | |
| 37 | 01643-51032 | WASHER | 30249-30531 | |
| 38 | 07000-53035 | O-RING (KIT) | 30249-@ | |
| 39 | 707-88-95811 | BRACKET | 30249-30531 | |
| 40 | 707-88-95800 | BAND | 30249-@ | |
| 41 | 707-88-95831 | BRACKET | 30249-@ | |
| 42 | 707-88-95820 | BAND | 30249-@ | |
| 43 | 01010-81240 | BOLT | 30249-@ | |
| 44 | 01643-51232 | WASHER | 30249-@ | |
| 45 | 07283-23442 | CLIP | 30249-@ | |
| 46 | 01643-31032 | WASHER | 30249-@ | |
| 47 | 01599-01011 | NUT | 30249-30531 | |
| 707-99-68515 | SERVICE KIT | 30249-30531 |
