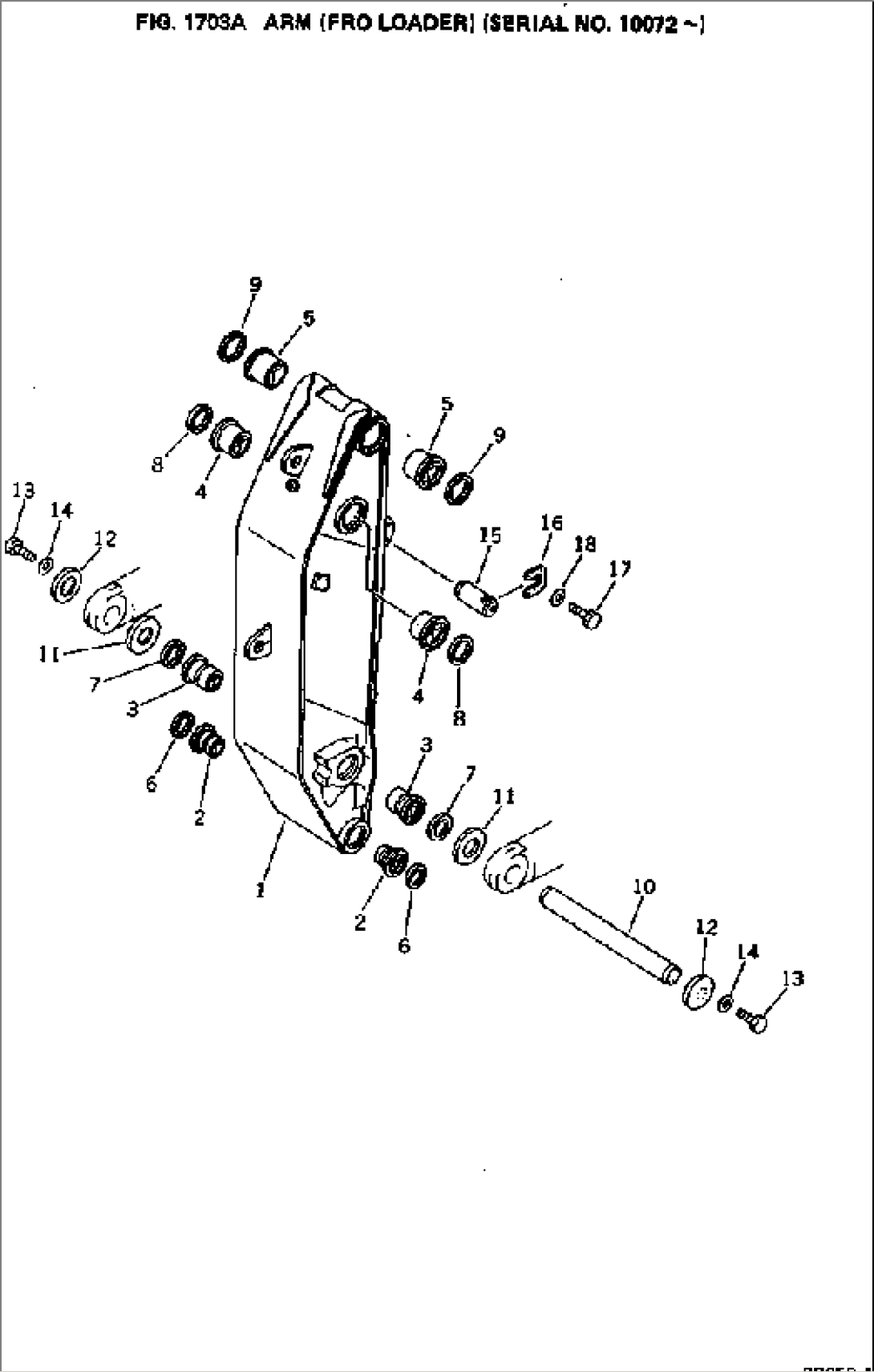

ARM (FOR LOADER)(#10072-)

Komatsu PC650-1 S/N 10007-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-72-12513ARM10072-
2209-72-12191BUSHING10007-
3209-72-16890BUSHING10088-
3209-72-12162BUSHING10007-10087
4209-72-16860BUSHING10088-
4209-72-12411BUSHING10007-10087
5209-72-12391BUSHING10007-
6209-72-12211SEAL10007-
7209-72-12171SEAL10007-
8209-72-11311SEAL10007-
9209-72-11351SEAL10007-
10209-72-12151PIN10007-
11209-72-12341WASHER10007-
12209-72-12181COVER10007-
1301010-51645BOLT10007-
1401643-31645WASHER10007-
15209-72-11270PIN10007-
16209-72-11280LOCK10007-
1701010-52455BOLT10007-
1801643-32460WASHER10007-
