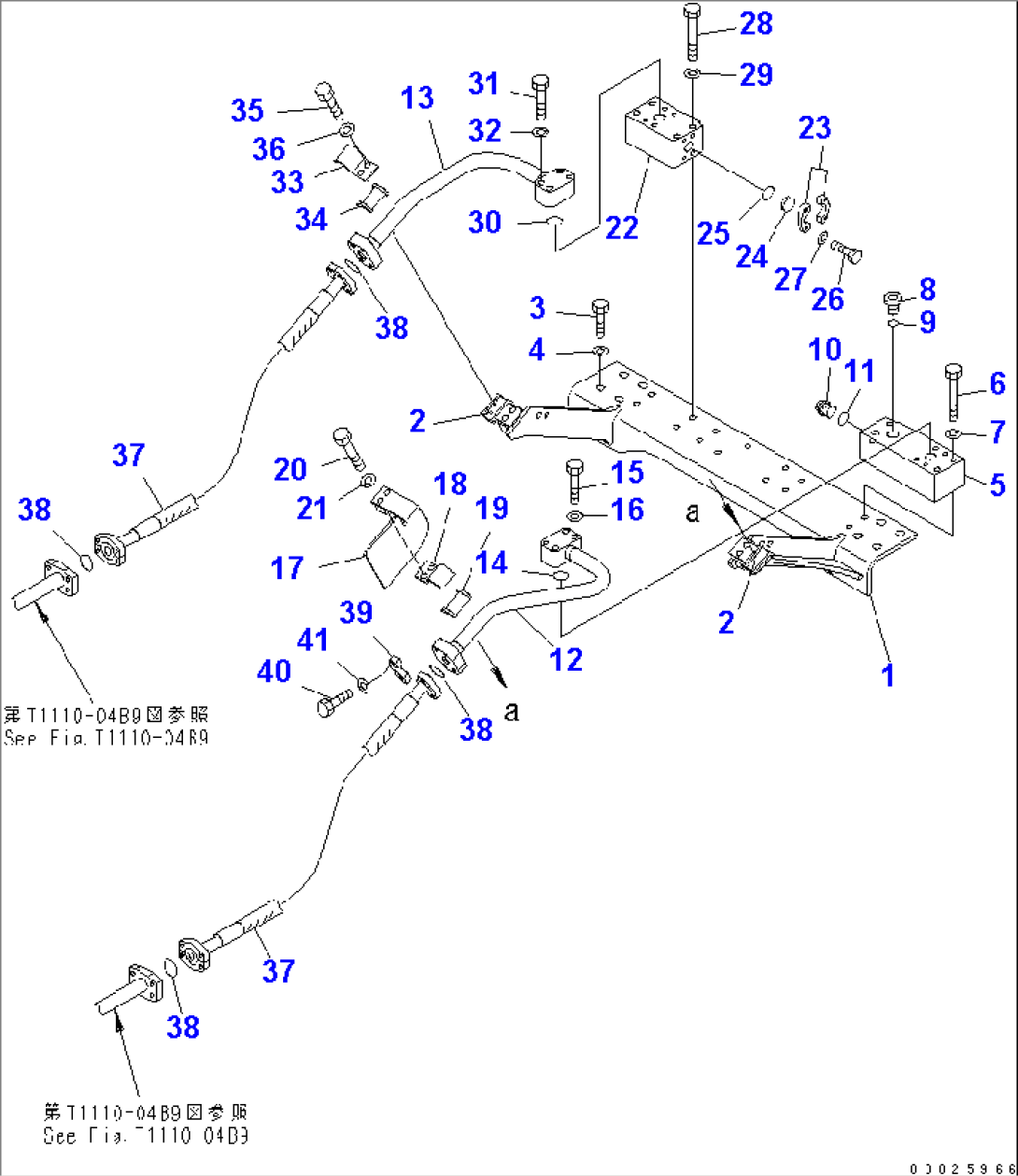

ATTACHMENT LINE (BLOCK AND BRACKET) (FOR OFFSET BOOM)(#32933-)

Komatsu PC400LC-6Z S/N 30001-UP (OFFSET SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-970-6480FRAME32933-
2208-62-38250SEAT32933-
301010-81640BOLT32933-
401643-31645WASHER32933-
5207-970-6190BLOCK32933-
601011-81205BOLT32933-
701643-31232WASHER32933-
807040-12414PLUG32933-
907002-12434O-RING32933-
10706-77-71670PLUG32933-
1107002-13034O-RING32933-
12207-970-6220TUBE32933-
13207-970-6230TUBE32933-
1407000-13032O-RING32933-
1501010-81265BOLT32933-
1601643-31232WASHER32933-
17207-970-5190BRACKET32933-
18208-62-52230CLAMP32933-
19208-62-38250SEAT32933-
2001010-81270BOLT32933-
2101643-31232WASHER32933-
22207-970-6810BLOCK32933-
2307371-31049FLANGE32933-
2407378-11000HEAD32933-
2507000-13032O-RING32933-
2607372-21035BOLT32933-
2701643-51032WASHER32933-
2801011-81205BOLT32933-
2901643-31232WASHER32933-
3007000-13032O-RING32933-
3101010-81265BOLT32933-
3201643-31232WASHER32933-
33208-62-52230CLAMP32933-
34208-62-38250SEAT32933-
3501010-81230BOLT32933-
3601643-31232WASHER32933-
3707099-01216HOSE32933-
3807000-13038O-RING32933-
3907371-51260FLANGE32933-
4001010-81245BOLT32933-
4101643-31232WASHER32933-
