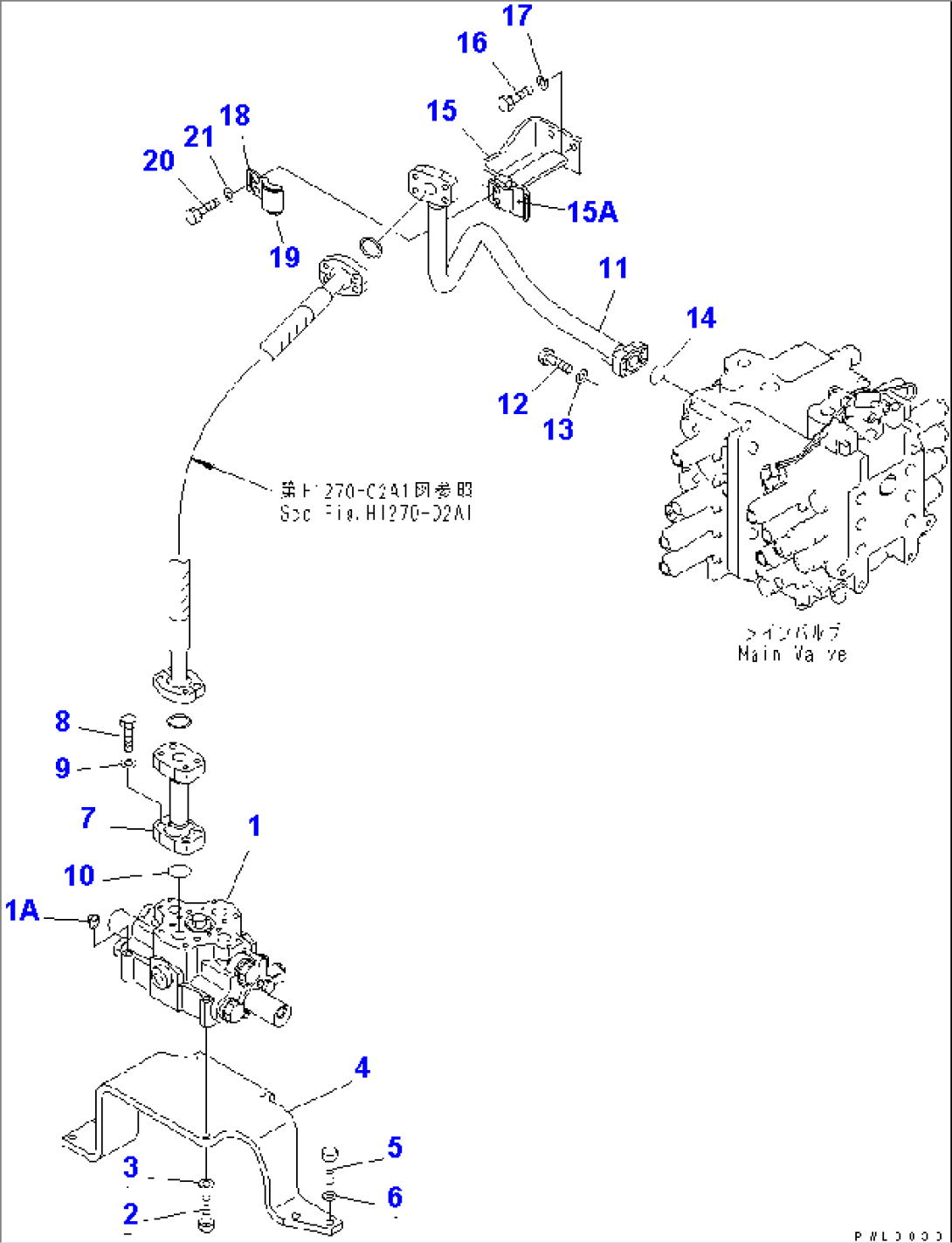

ATTACHMENT LINE (VALVE) (1 ACTUATOR)
Komatsu PC600-6A S/N 10001-UP (OVERSEAS VERSION) · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 709-91-12400 | CONTROL VALVE | 10001- | |
| 1A | 07049-01620 | PLUG | 11103- | |
| 2 | 01010-81285 | BOLT | 11110- | |
| 2 | 01010-81290 | BOLT | 10001-11109 | |
| 3 | 01643-31232 | WASHER | 10001- | |
| 4 | 21M-970-1690 | BRACKET | 10001- | |
| 5 | 01010-81235 | BOLT | 11110- | |
| 5 | 01010-81230 | BOLT | 10001-11109 | |
| 6 | 01643-31232 | WASHER | 10001- | |
| 7 | 21M-970-1650 | TUBE | 10001-10063 | |
| 8 | 07372-21245 | BOLT | 10001-10063 | |
| 9 | 01643-51232 | WASHER | 10001-10063 | |
| 10 | 07000-13038 | O-RING | 10001-10063 | |
| 11 | 21M-970-1750 | TUBE | 10001- | |
| 12 | 07372-21040 | BOLT | 10001- | |
| 13 | 01643-51032 | WASHER | 10001- | |
| 14 | 07000-13035 | O-RING | 10001- | |
| 15 | 21M-970-1760 | BRACKET | 10001- | |
| 15A | 205-62-73430 | SEAT | 10001- | |
| 16 | 01010-81240 | BOLT | 10001- | |
| 17 | 01643-31232 | WASHER | 10001- | |
| 18 | 207-62-52430 | CLAMP | 10001- | |
| 19 | 205-62-73430 | SEAT | 10001- | |
| 20 | 01010-81230 | BOLT | 10001- | |
| 21 | 01643-31232 | WASHER | 10001- |
