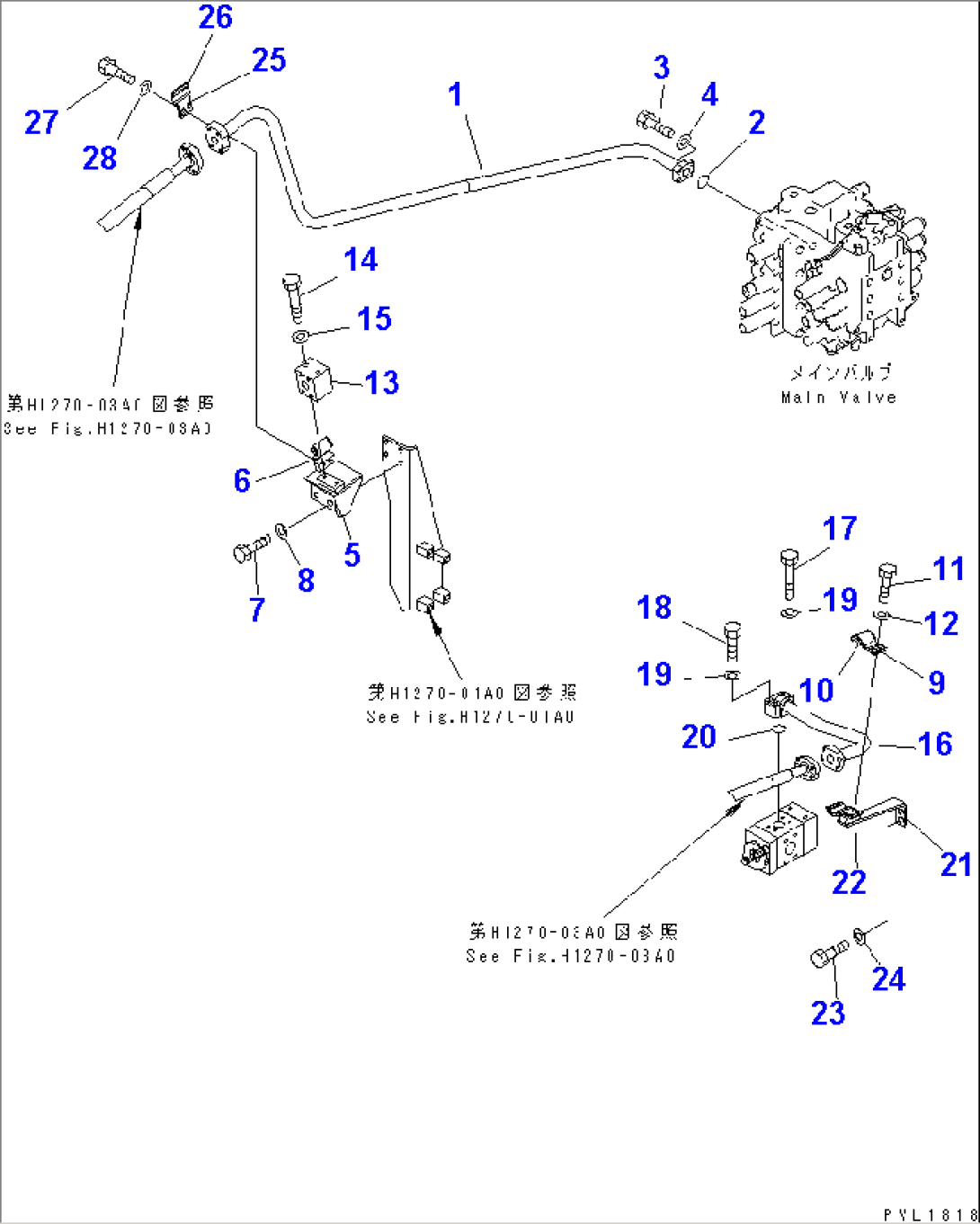

ATTACHMENT LINE (VALVE SAIDE)

Komatsu PC600LC-6A S/N 10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-970-1350TUBE10001-
207000-13035O-RING10001-
307372-21040BOLT10001-
401643-51032WASHER10001-
521M-970-1341BRACKET10001-
6205-62-73430SEAT10001-
701010-81235BOLT10001-
801643-31232WASHER10001-
9207-62-52430CLAMP10001-
10205-62-73430SEAT10001-
1101010-81230BOLT10001-
1201643-31232WASHER10001-
1321M-970-1430BLOCK10001-
1401011-81210BOLT10001-
1501643-31232WASHER10001-
1621M-970-1481TUBE10001-
1701010-81050BOLT10001-
1801010-81060BOLT10001-
1901643-51032WASHER10001-
2007000-13038O-RING10001-
2121M-970-1361BRACKET10001-
22205-62-73430SEAT10001-
2301010-81230BOLT10001-
2401643-31232WASHER10001-
25207-62-52430CLAMP10001-
26205-62-73430SEAT10001-
2701010-81230BOLT10001-
2801643-31232WASHER10001-
