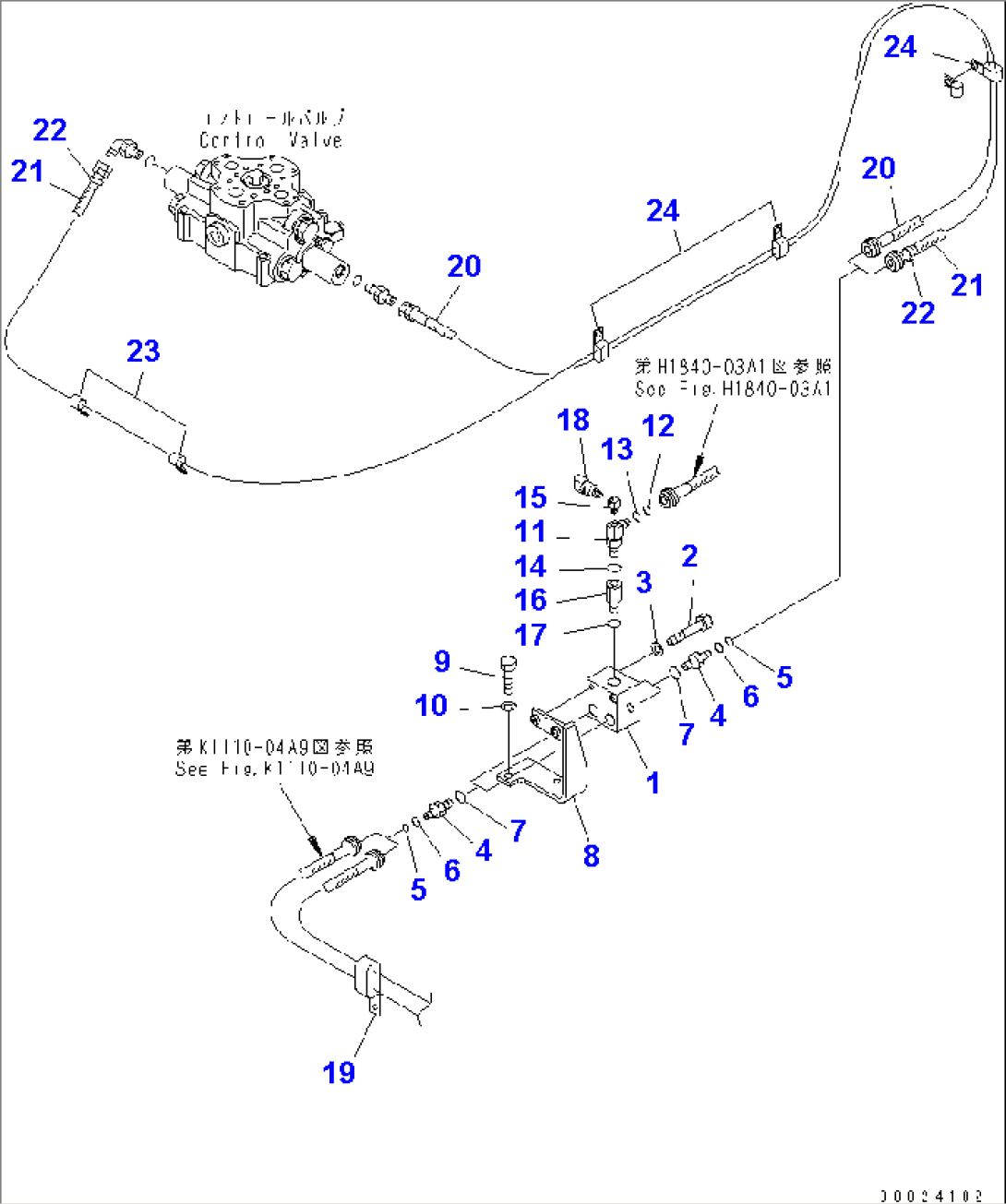

ATTACHMENT PPC LINE (PPC) (1 ACTUATOR)
Komatsu PC600LC-7 S/N 20001-UP (OVERSEAS VERSION) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 702-19-22000 | CHECK VALVE ASS'Y | 20001- | |
| 2 | 01010-81085 | BOLT | 20001- | |
| 3 | 01643-31032 | WASHER | 20001- | |
| 4 | 427-64-27111 | NIPPLE | 20001- | |
| 5 | 201-60-11390 | O-RING | 20001- | |
| 6 | 20Y-62-19560 | O-RING | 20001- | |
| 7 | 07002-12034 | O-RING | 20001- | |
| 8 | 21M-970-1770 | BRACKET | 20001- | |
| 9 | 01010-81025 | BOLT | 20001- | |
| 10 | 01643-31032 | WASHER | 20001- | |
| 11 | 14X-43-14830 | ELBOW | 20001- | |
| 12 | 201-60-11390 | O-RING | 20001- | |
| 13 | 20Y-62-19560 | O-RING | 20001- | |
| 14 | 07002-12034 | O-RING | 20001- | |
| 15 | 205-62-53391 | ELBOW | 20001- | |
| 16 | 11T-61-11280 | NIPPLE | 20001- | |
| 17 | 07002-12034 | O-RING | 20001- | |
| 18 | 206-06-61130 | SWITCH | 20001- | |
| 19 | 21T-06-11950 | CLIP | 20001- | |
| 20 | 21M-62-17790 | HOSE | 20001- | |
| 21 | 207-62-72690 | HOSE, 3700MM | 20001- | |
| 22 | 20Y-62-22810 | BAND, YELLOW | 20001- | |
| 23 | 04434-51512 | CLIP | 20001- | |
| 24 | 04435-51612 | CLIP | 20001- |
