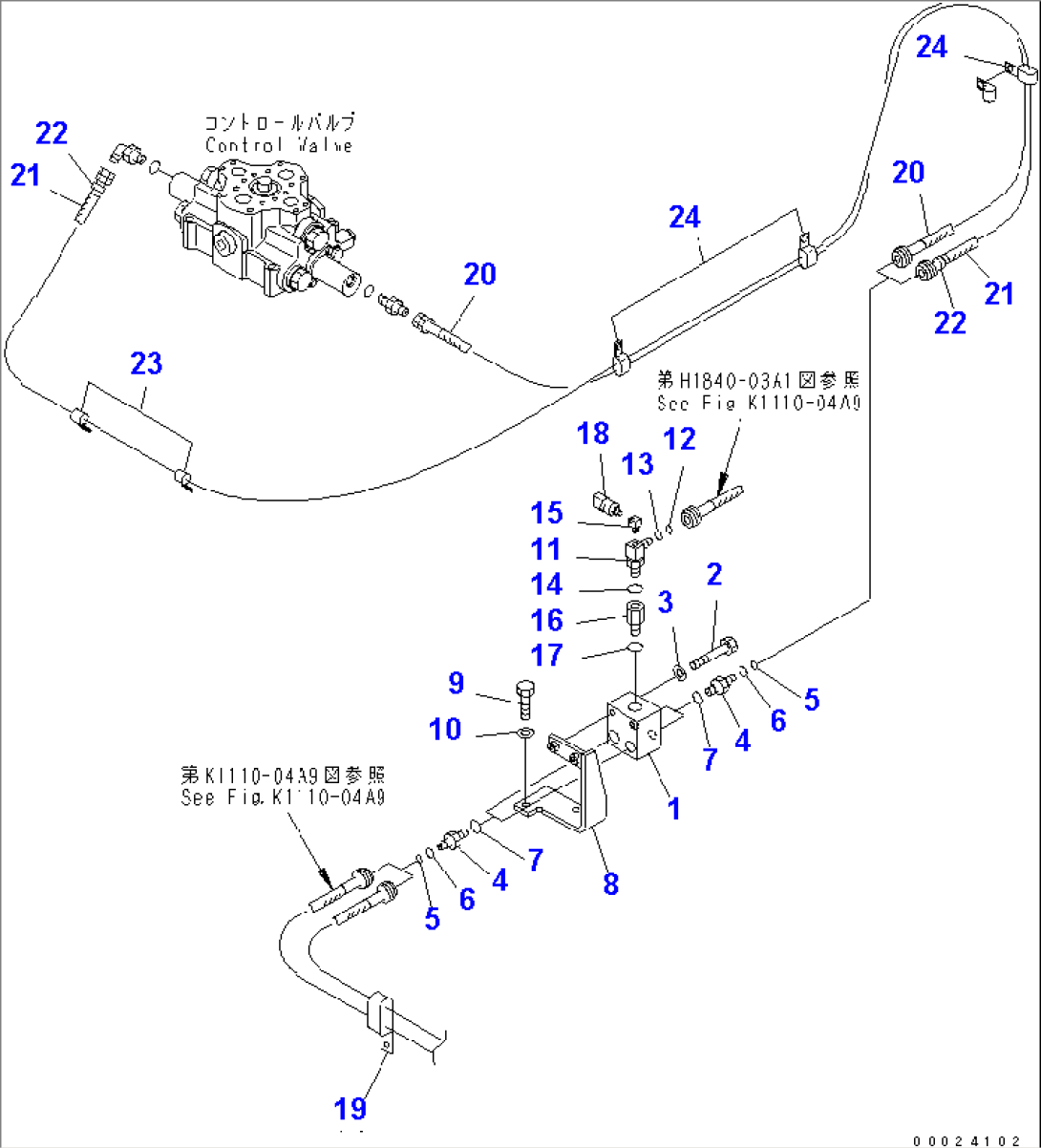

ATTACHMENT PPC LINE (PPC) (1 ACTUATOR)

Komatsu PC650-7-M1 S/N 40001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-19-22000CHECK VALVE ASS'Y40001-
201010-81085BOLT40001-
301643-31032WASHER40001-
4427-64-27111NIPPLE40001-
5201-60-11390O-RING40001-
620Y-62-19560O-RING40001-
707002-12034O-RING40001-
821M-970-1770BRACKET40001-
901024-81025BOLT40001-
901010-81025BOLT40001-
1001643-31032WASHER40001-
1114X-43-14830ELBOW40001-
12201-60-11390O-RING40001-
1320Y-62-19560O-RING40001-
1407002-12034O-RING40001-
15205-62-53391ELBOW40001-
1611T-61-11280NIPPLE40001-
1707002-12034O-RING40001-
18206-06-61130SWITCH40001-
1921T-06-11950CLIP40001-
2021M-62-17790HOSE40001-
21207-62-72690HOSEÂÂ, 3700MM40001-
2220Y-62-22810BANDÂÂ, YELLOW40001-
2304434-51512CLIP40001-
2404435-51612CLIP40001-
