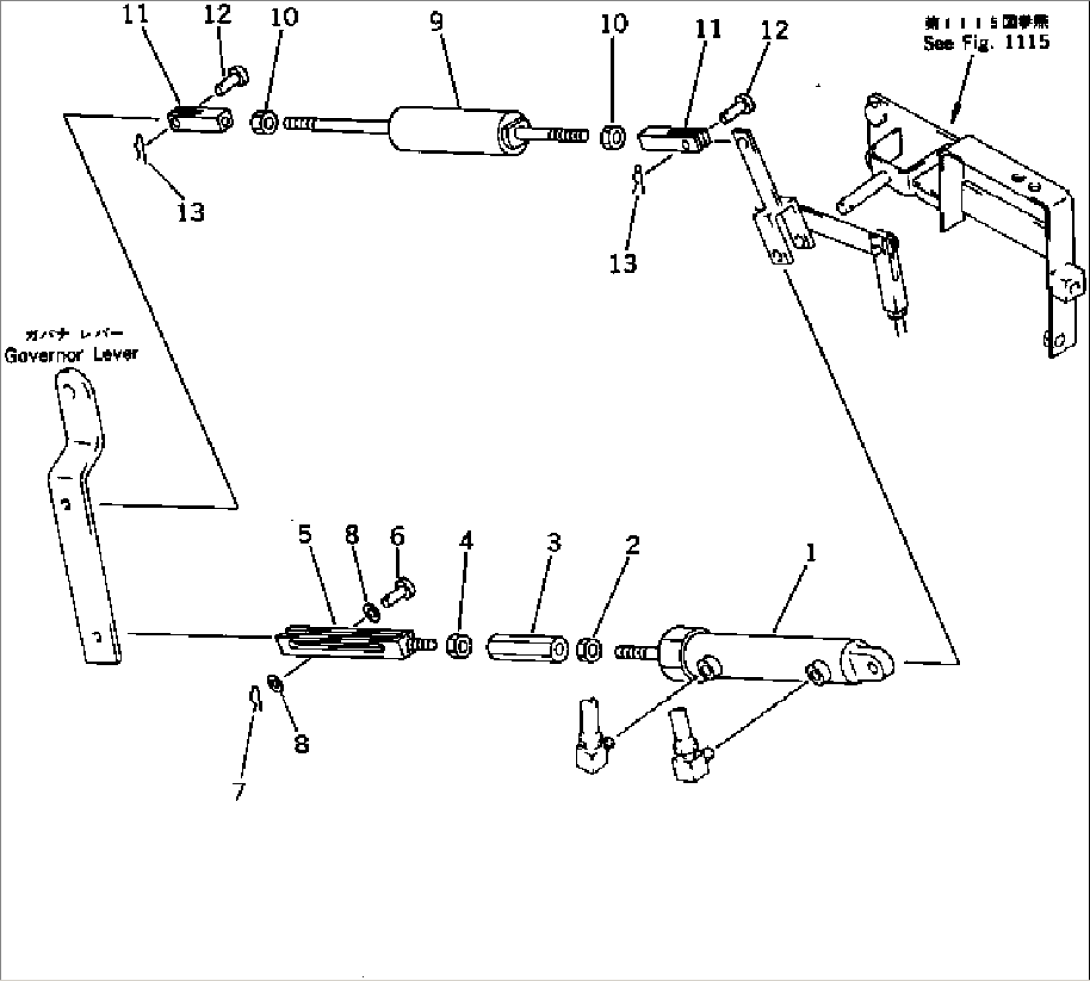

AUTO DECELERATION CYLINDER PIPING (1/2) (WITH AUTO DECELERATION)

Komatsu PC400-3 S/N 11001-UP · ENGINE RELATED PARTS AND ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1205-43-74120CYLINDER ASS'Y11001-
201583-11408NUT11001-
3207-43-34250JOINT11001-
401508-21408NUT11001-
5207-43-34131YOKE11001-
604205-31035PIN11496-
04205-11035PIN11001-11495
704052-01038PIN,SNAP11001-
801640-21016WASHER11001-
9175-43-42442ROD ASS'Y11001-
1001582-11008NUT11001-
11207-43-34240YOKE11001-
1204205-31028PIN11496-
04205-11028PIN11001-11495
1304052-01038PIN,SNAP11001-
