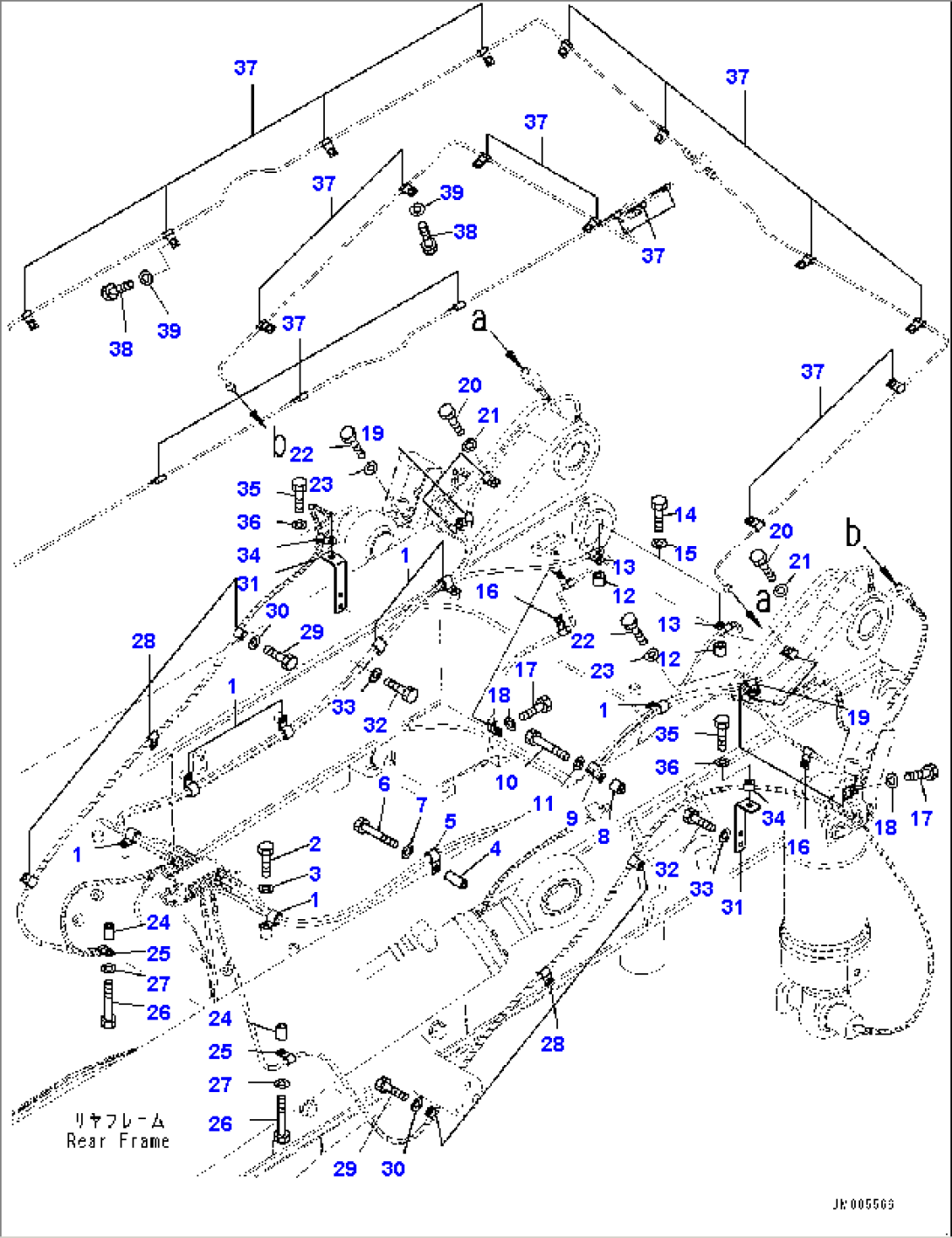

Auto-greasing System, Piping Mounting (2/2) (#5001-)
Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · OTHER EQUIPMENT
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 04434-51910 | Clip | 5001- | |
| 2 | 01010-81016 | Bolt | 5001- | |
| 3 | 01643-31032 | Washer | 5001- | |
| 4 | 195-979-5190 | Collar | 5001- | |
| 5 | 04434-51910 | Clip | 5001- | |
| 6 | 01010-81070 | Bolt | 5001- | |
| 7 | 01643-31032 | Washer | 5001- | |
| 8 | 6144-85-6680 | Spacer | 5001- | |
| 9 | 04434-51910 | Clip | 5001- | |
| 10 | 01010-81045 | Bolt | 5001- | |
| 11 | 01643-31032 | Washer | 5001- | |
| 12 | 6144-85-6680 | Spacer | 5001- | |
| 13 | 04434-50810 | Clip | 5001- | |
| 14 | 01010-81045 | Bolt | 5001- | |
| 15 | 01643-31032 | Washer | 5001- | |
| 16 | 04434-51010 | Clip | 5001- | |
| 17 | 01010-81016 | Bolt | 5001- | |
| 18 | 01643-31032 | Washer | 5001- | |
| 19 | 04434-50810 | Clip | 5001- | |
| 20 | 01010-81016 | Bolt | 5001- | |
| 21 | 01643-31032 | Washer | 5001- | |
| 22 | 01010-81020 | Bolt | 5001- | |
| 23 | 01643-31032 | Washer | 5001- | |
| 24 | 23B-06-61810 | Spacer | 5001- | |
| 25 | 04434-51010 | Clip | 5001- | |
| 26 | 01010-81050 | Bolt | 5001- | |
| 27 | 01643-31032 | Washer | 5001- | |
| 28 | 04434-51010 | Clip | 5001- | |
| 29 | 01010-81016 | Bolt | 5001- | |
| 30 | 01643-31032 | Washer | 5001- | |
| 31 | 56B-86-36670 | Bracket | 5001- | |
| 32 | 01010-81016 | Bolt | 5001- | |
| 33 | 01643-31032 | Washer | 5001- | |
| 34 | 04434-51010 | Clip | 5001- | |
| 35 | 01010-81020 | Bolt | 5001- | |
| 36 | 01643-31032 | Washer | 5001- | |
| 37 | 04434-50612 | Clip | 5001- | |
| 38 | 01010-81220 | Bolt | 5001- | |
| 39 | 01643-31232 | Washer | 5001- |
