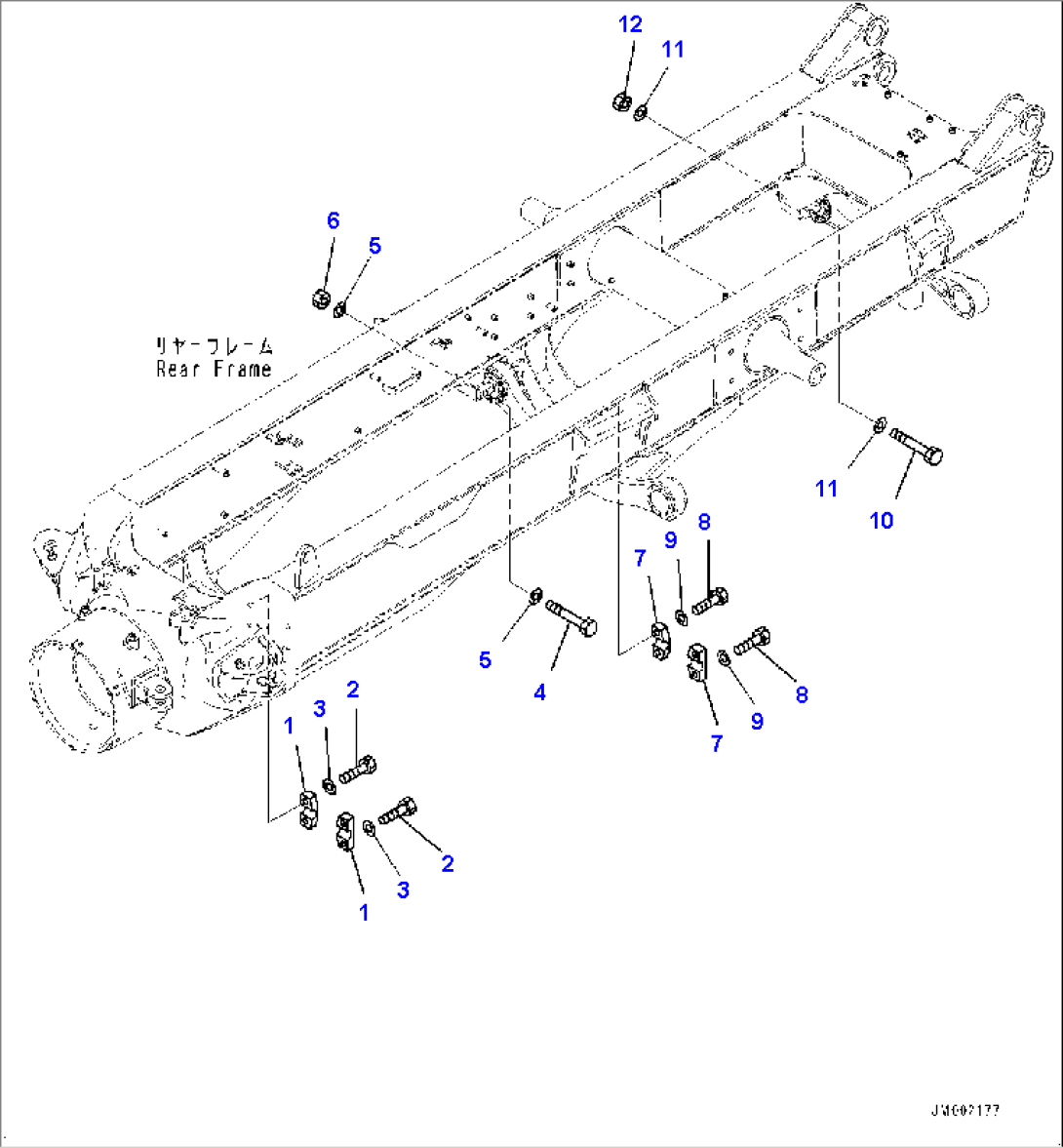

Axle Support Mounting (#10001-)

Komatsu HM400-5 S/N 10001-UP · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-32150Plate10001-
201010-82475Bolt10001-
301643-32460Washer10001-
4419-09-11130Bolt10001-
501643-32460Washer10001-
601580-12419Nut10001-
756B-50-32150Plate10001-
801010-82475Bolt10001-
901643-32460Washer10001-
10205-46-62160Bolt10001-
1101643-32460Washer10001-
1201580-12419Nut10001-
