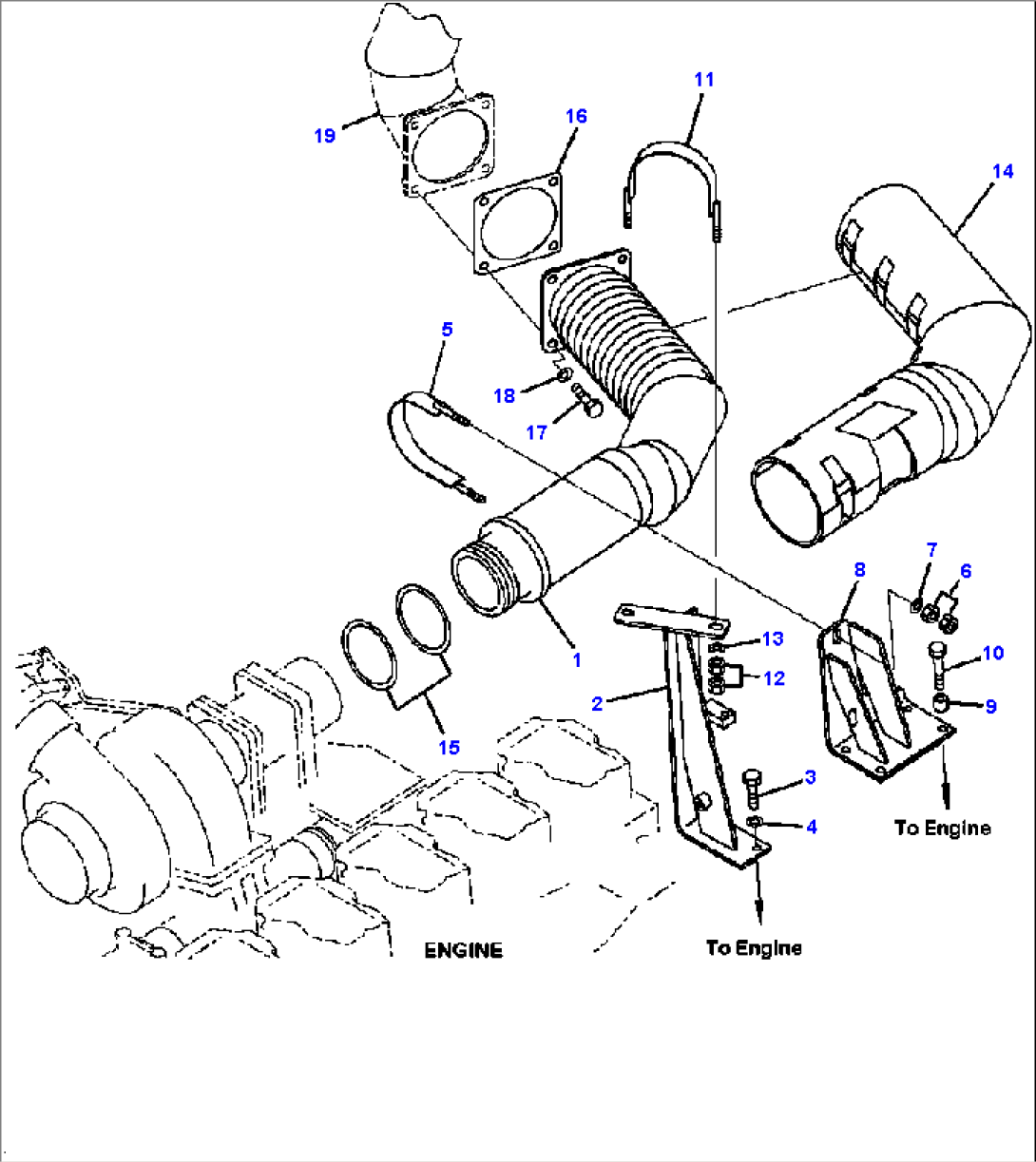

B0130-01A0 ENGINE PIPING (EXHAUST)
Komatsu HM350-2 S/N A11001-UP · ENGINE RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-02-21712 | TUBE | ||
| 2 | 56B-02-21122 | BRACKET | ||
| 3 | 01010-81025 | BOLT | ||
| 4 | 01643-31032 | WASHER | ||
| 5 | 56B-02-21810 | CLAMP | ||
| 6 | 01580-11008 | NUT | ||
| 7 | 01643-31032 | WASHER | ||
| 8 | 56B-02-21790 | BRACKET | ||
| 9 | 56B-02-22170 | SPACER | ||
| 10 | 01010-E1040 | BOLT | ||
| 11 | 56B-02-21810 | CLAMP | ||
| 12 | 01580-11008 | NUT | ||
| 13 | 01643-31032 | WASHER | ||
| 14 | 56B-02-21723 | COVER | ||
| 15 | 566-02-81160 | RING | ||
| 16 | 56B-02-11591 | GASKET | ||
| 17 | 01010-81030 | BOLT | ||
| 18 | 01643-31032 | WASHER |
