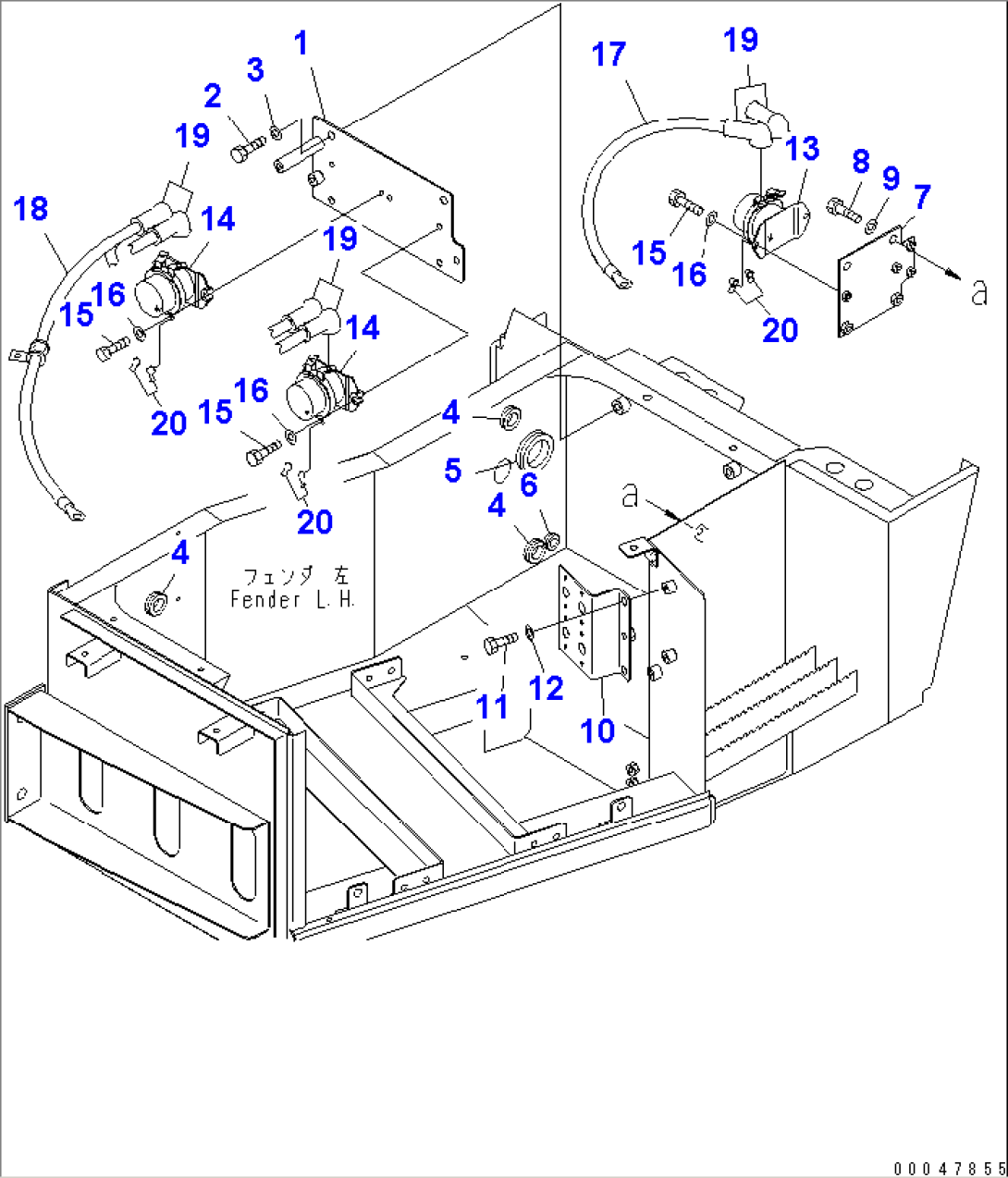

BATTERY BOX (BATTERY RELAY SWITCH)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-06-14321PLATE2001-
201010-81225BOLT2001-
301643-31232WASHER2001-
408037-02512GROMMET2001-
508037-05016GROMMET2001-
608037-01610GROMMET2001-
756D-06-24330PLATE2001-
801010-81220BOLT2001-
901643-31232WASHER2001-
1056D-06-24340PLATE2001-
1101010-81220BOLT2001-
1201643-31232WASHER2001-
1308088-30000SWITCH2001-
14561-06-61510RELAY2001-
1401220-40408SCREW2001-
1401601-20410WASHER2001-
1501010-80825BOLT2001-
1601643-30823WASHER2001-
1708028-65050CABLE, BATTERY2001-
1808028-65070CABLE, BATTERY2001-
1908038-00035CAP2001-
2008038-00519CAP2001-
