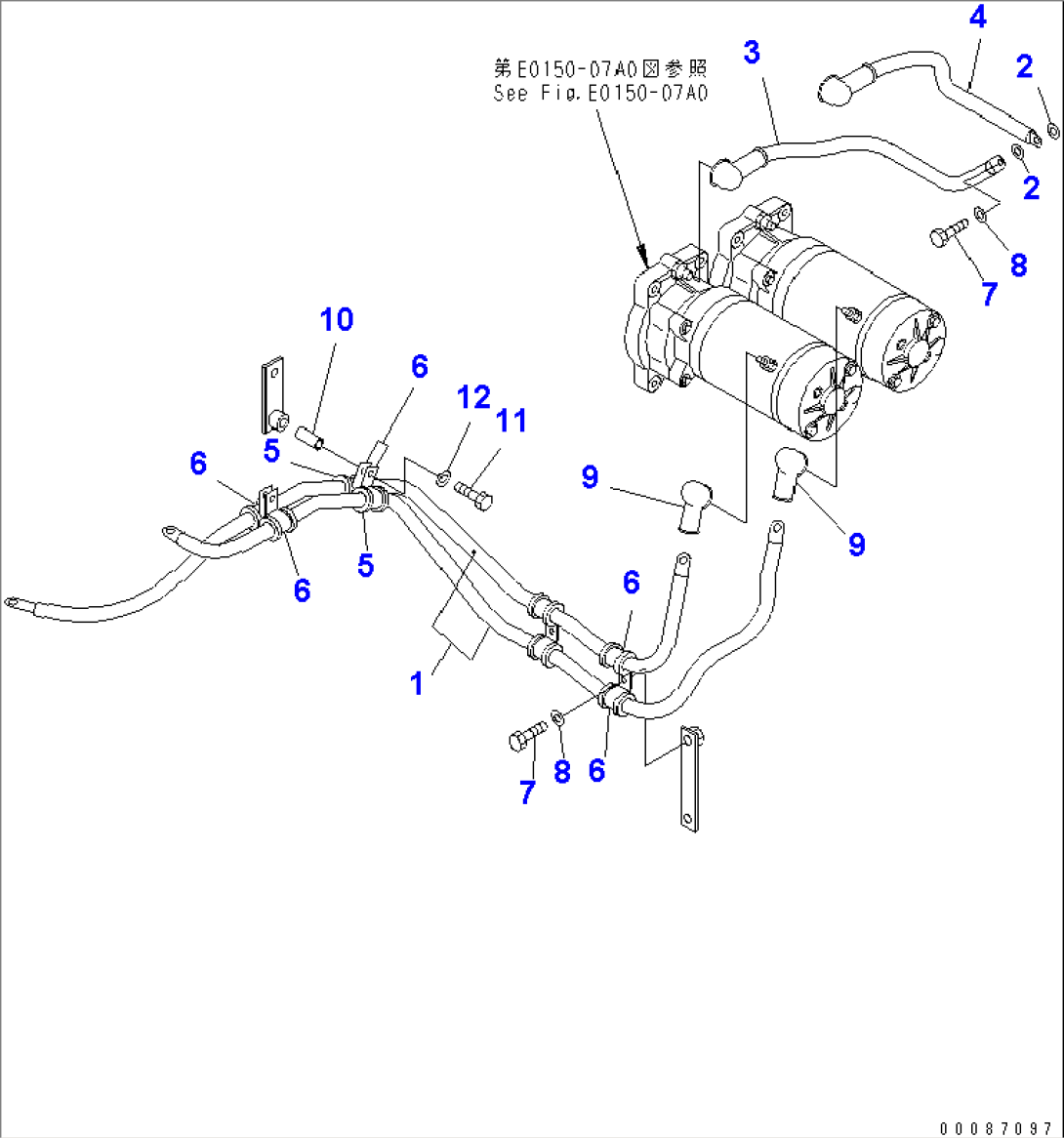

BATTERY BOX (EMERGENCY STEERING PIPING) (CABLE) (EC REGULATION)(#2219-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
108028-65125CABLE, BATTERY2219-
201640-20816WASHER2219-
308028-45050CABLE, GROUND2219-
408028-45035CABLE, GROUND2219-
5566-06-41290INSULATOR2219-
608036-02514CLIP2219-
701010-81020BOLT2219-
801643-31032WASHER2219-
908038-00035CAP2219-
1020T-03-11130SPACER2219-
1101010-81055BOLT2219-
1201643-31032WASHER2219-
