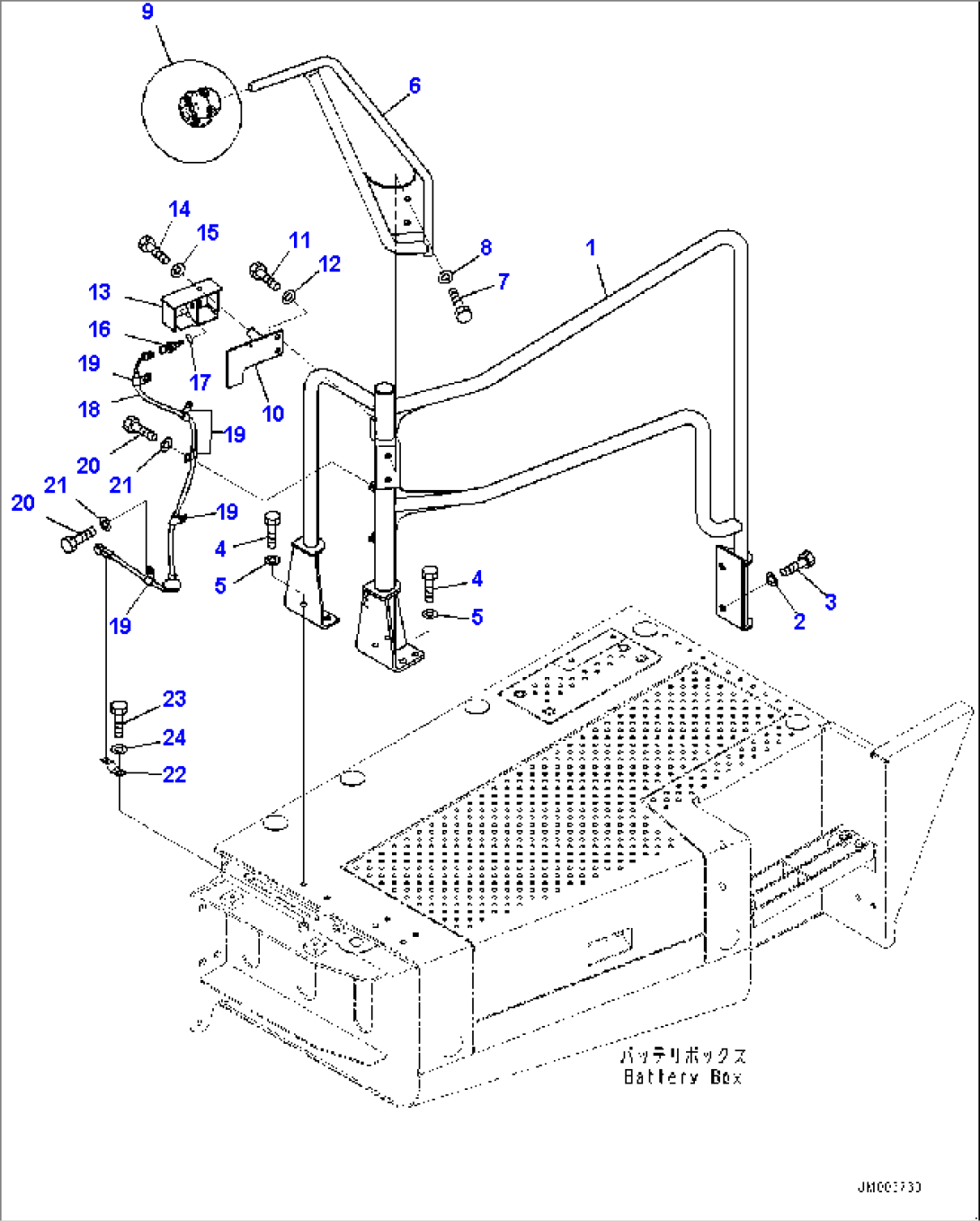

Battery Box, Handrail (#10001-)

Komatsu HM400-5 S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-55320Handrail10001-
201643-31645Washer10001-
301010-81630Bolt10001-
401010-81235Bolt10001-
501643-31232Washer10001-
656B-54-31191Stay10001-
701010-81025Bolt10001-
801643-31032Washer10001-
956D-54-32551Mirror10001-
1056B-54-55310Bracket10001-
1101010-81020Bolt10001-
1201643-31032Washer10001-
1356B-54-55330Cover10001-
1401010-81020Bolt10001-
1501643-31032Washer10001-
166560-61-7300Sensor10001-
176735-21-1930O-ring10001-
1856B-06-52450Wiring Harness10001-
1904434-51010Clip10001-
2001010-81016Bolt10001-
2101643-31032Washer10001-
2208193-21012Clip10001-
2301010-81016Bolt10001-
2401643-31032Washer10001-
