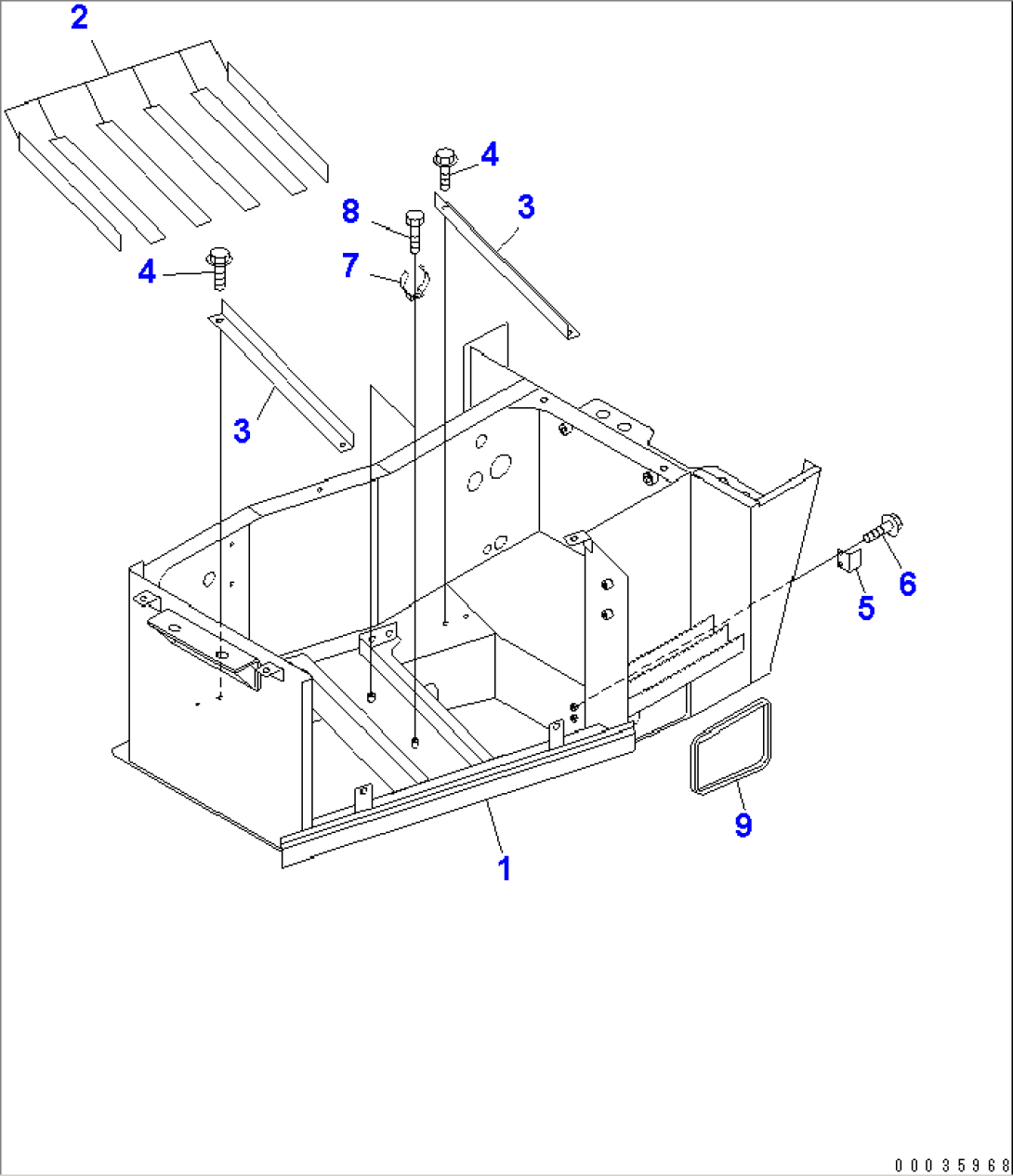

BATTERY BOX (LOWER FENDER, L.H.) (1/2)(#1173-)

Komatsu HM300-1 S/N 1001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-12513BRACKET1001-
1416-09-12220HINGE (WELDED)1001-
208007-13549CUSHION1001-
356B-54-12680PLATE1001-
401435-01020BOLT1001-
556B-54-12650BRACKET1001-
601435-00812BOLT1001-
7417-54-21460SPRING1001-
801435-00812BOLT1001-
9418-54-21710SEAL1001-
