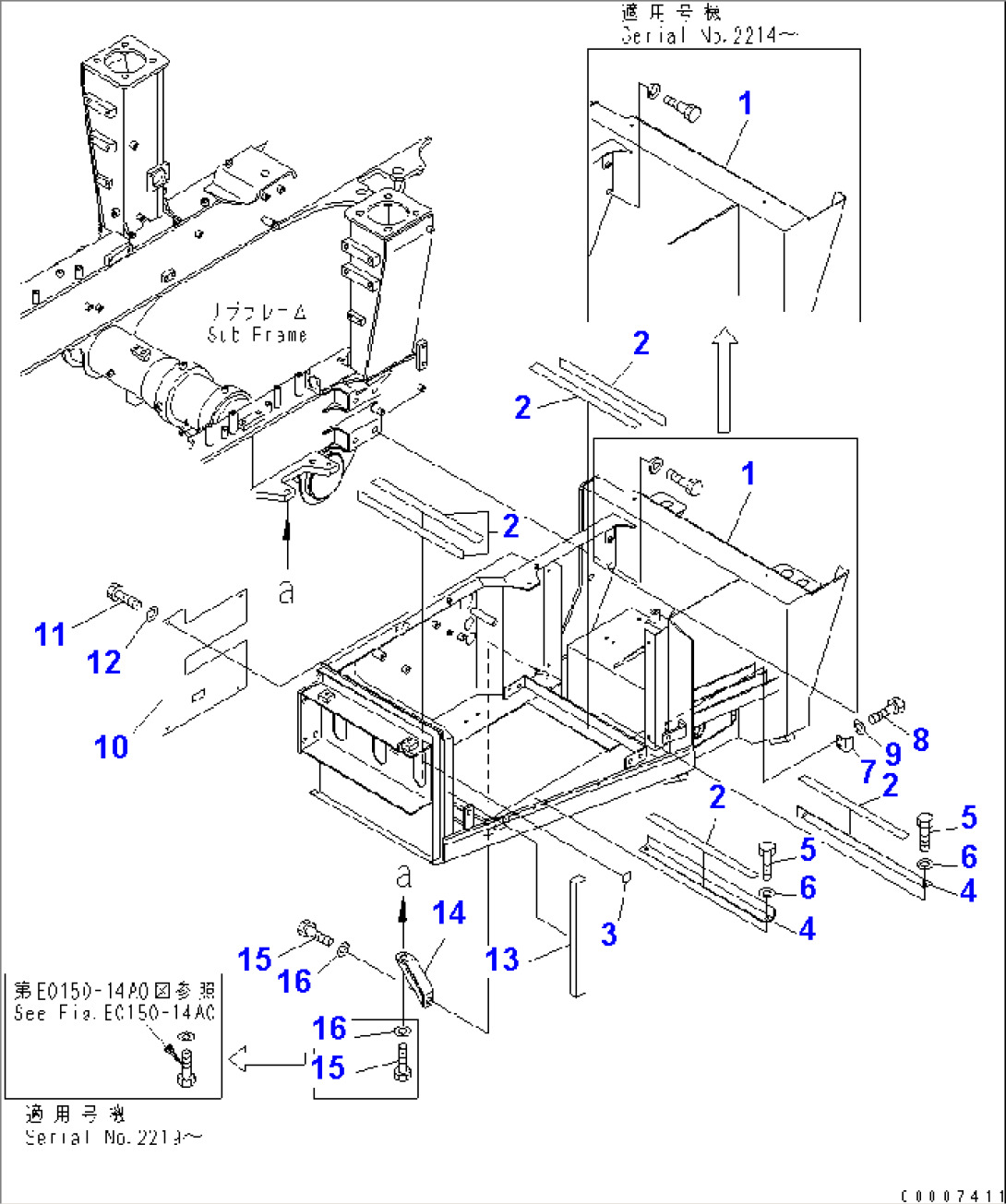

BATTERY BOX (LOWER FENDER)(#2001-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) (FOR EU) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-22515BRACKET2214-
156B-54-22514BRACKET2152-2213
156B-54-22513BRACKET2001-2151
208007-13549CUSHION2001-
356B-54-12A50CUSHION2001-
456B-54-12680PLATE2001-
501010-81020BOLT2001-
601643-31032WASHER2001-
756B-54-22651BRACKET2001-
801010-80812BOLT2001-
901643-30823WASHER2001-
1056B-54-22742PLATE2001-
1101010-81020BOLT2001-
1201643-31032WASHER2001-
1356B-54-22980SEAL2001-
1456B-54-22560BRACKET2001-
1501010-81635BOLT2219-
1501010-81635BOLT2001-2218
1621T-54-16150WASHER2219-
1621T-54-16150WASHER2001-2218
