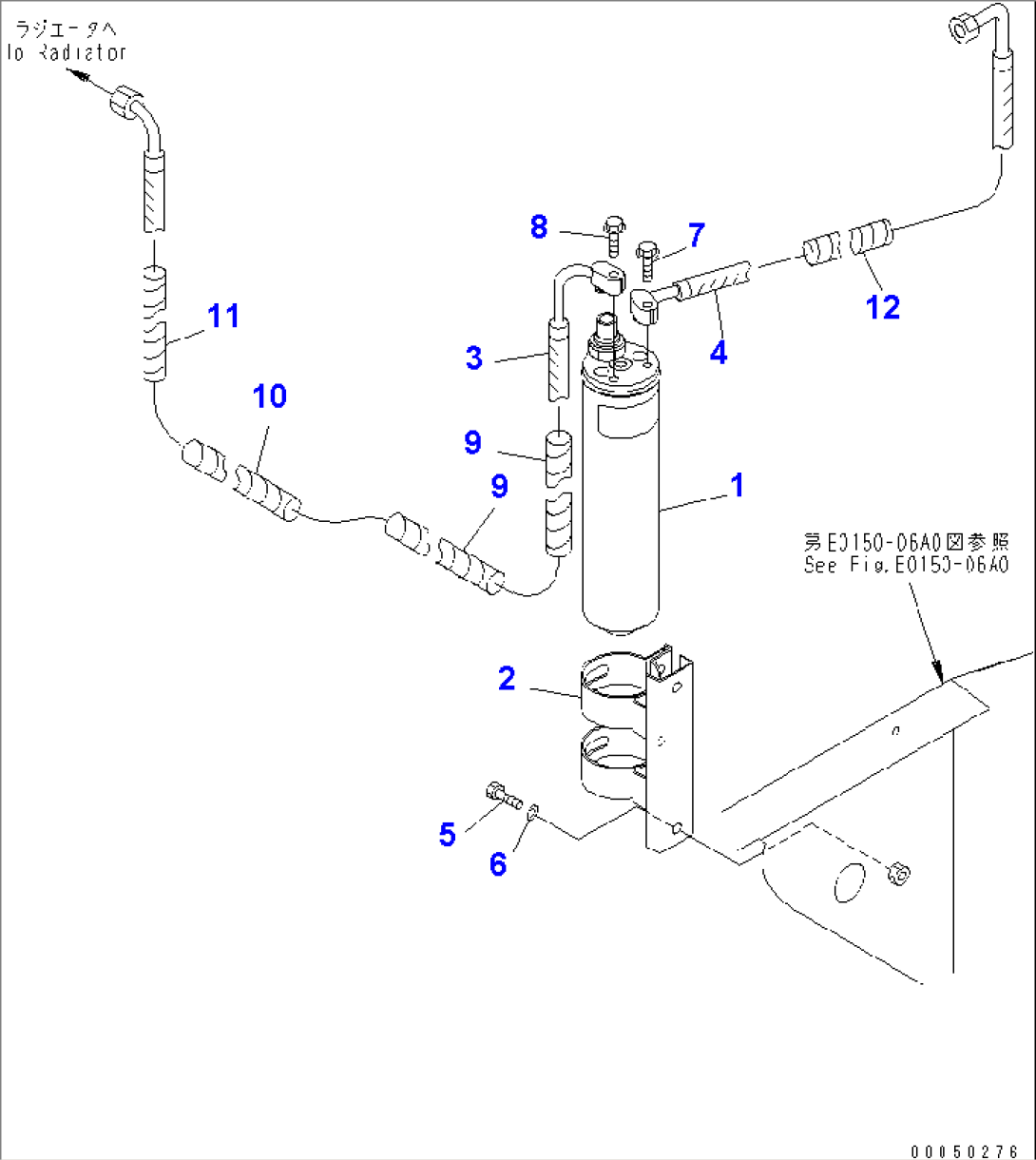

BATTERY BOX (RECEIVER)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-07-21300RECEIVER2001-
156D-07-21150TANK2001-
223S-56-53610BRACKET2001-
356D-07-22932HOSE2001-
3AN51439-D0031O-RING,(SERVICE ONLY)2001-
456D-07-23112HOSE2001-
4AN51439-D0031O-RING,(SERVICE ONLY)2001-
501010-80816BOLT2001-
601643-30823WASHER2001-
701435-00625BOLT2001-
801435-00625BOLT2001-
908210-01803SPIRAL TUBE2001-
1008210-01804SPIRAL TUBE2001-
1108210-01805SPIRAL TUBE2001-
1208210-01806SPIRAL TUBE2001-
